Richtek

USB PD可程式控制電源PWM控制器

RT7752GxQ

Update Alert Share

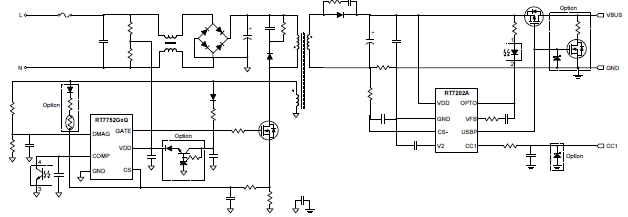

RT7752GxQ系列產品是針對USB PD和可程式控制電源應用而開發的採用准諧振模式工作的PWM控制器,可與RT7202等配合構成完整的USB PD或其他可程式控制電源系統,具有轉換效率高、符合各種安全標準的特性,在5V輸出條件下的待機消耗低於50mW。
RT7752GxQ針對輸出電壓範圍很寬的應用加入了一些開創性的設計,其DMAG端可通過對輸出電壓的檢測進行環路增益調節以實現系統穩定,可對輸出過壓保護閾值進行調整以確保外部元件的安全,可調整電流限制閾值以符合受限電源 (Limited Power Source, LPS) 的安全需求。
RT7752GxQ也同時具有眾多的保護特性如大電容Brown-In/Brown-Out保護、VDD過壓保護、輸出過壓/欠壓保護、次級整流器短路保護、週邊過熱保護等。在恒定輸出功率的應用中,連接在CS端的電流檢測電阻可在全輸入電壓範圍內提供精確的線路補償。
當次級元件如RT7202或分流調節器出現故障時,RT7752GxQ也能提供保護作用。RT7752GxQ與RT7202的結合能帶來強壯、安全的設計,可防範電源系統在與各種已知或未知的設備、電纜、插頭座等連接時可能出現的各種錯誤所帶來的安全風險。

應用

  • USB PD和可程式控制電源適配器
主要規格
RT7752GAQ
Status Active
Feedback Regulation Mode SSR
Switching Frequency_Normal (kHz) 83
Switching Frequency_Peak (kHz) 83
Peak load Application No
HV Start-up No
CCM/Valley Multi-mode Yes
Programmable Burst/Green-mode Yes
Brown-in/out Yes (Buck cap.Side)
OVP OVP
External OTP Yes
UVLO ON (V) 14.5
UVLO OFF (V) 7
VDD OVP (V) 44
Features Cycle-by-Cycle Current Limit;OCP;OVP;SCP;UVP
Package Type SOT-26
關鍵特性
  • 針對輸出自我調整電源應用進行了優化
    ►VDD電壓範圍:10V~40V
    ►自我調整過流保護
    ►自我調整環路增益控制實現環路穩定
  • 轉換效率高
    ►輕載、空載時自動工作於節能模式
  • 全面的保護
    ►輸入大電容Brown-In/Brown-Out保護
    ►VDD過壓保護
    ►輸出過壓/欠壓保護
    ►週邊過熱保護
    ►次級整流器短路保護
    ►可調線路補償
  • 其他特性
    ►5V輸出待機功耗小於50mW
    ►驅動器能力:300mA/-300mA
    ►使用SmartJitter™技術
Datasheet
TitleLast UpdateShareDownload
USB PD可程式控制電源PWM控制器2019/03/28
