Richtek

USB PD可程式控制電源PWM控制器

RT7753GCN

Update Alert Share

RT7753GCN系列產品的設計目標是與類似RT7202的控制器配合以提供一個使用USB電源傳輸(USB PD)協議的或可程式控制的電源適配器,它具備高效電源的控制架構,待機功耗極低,5V輸出的待機功耗低於50mW。
RT7753GCN使用諸多全新的技術來確保獲得寬範圍的輸出電壓,如(1)通過使用DMAG引腳對輸出電壓進行檢測並調節系統的環路增益,改變不同輸出電壓下的過壓保護閾值以實現對外部設備的保護,並且調節電流限制閾值以符合功率有限電源的安全需求;(2)具備廣泛的保護特性,其中包括大電容Brown-in/Brown-out保護、VDD過壓保護、輸出過壓/欠壓保護、次級整流器短路保護和外部溫度過高保護;(3)為實現恒定輸出功率調節而在CS引腳連接一隻電阻,可在全輸入電壓範圍內獲得精確的線路補償;(4)具備多種保護特性以應對次級側的元件如RT7202、分流式調節器等的失效可能帶來的風險。

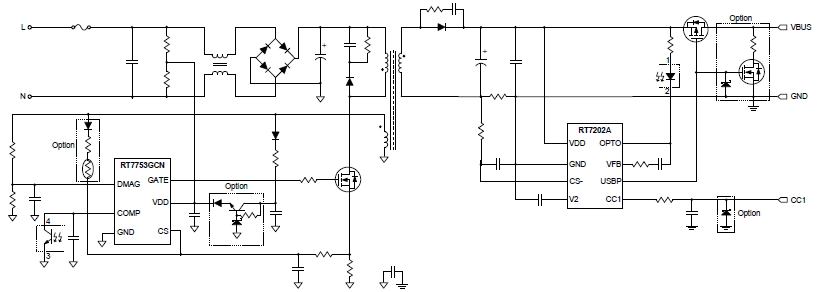

在實際的應用中,建議將RT7753GCN與二次側控制器RT7202共同使用以構成可靠、強壯又安全的設計,以便能面對諸如設備、電纜、插頭、插座等各種可能的錯誤連接狀況。

應用

  • USB PD和其他可程式控制電源適配器
主要規格
RT7753GCN
Status Preview
Feedback Regulation Mode SSR
Switching Frequency_Normal (kHz) 84
Switching Frequency_Peak (kHz) 84
Peak load Application No
HV Start-up No
CCM/Valley Multi-mode Yes
Programmable Burst/Green-mode Yes
Brown-in/out Yes (Buck cap.Side)
OVP Adaptive OVP
External OTP Yes
UVLO ON (V) 14.5
UVLO OFF (V) 7
VDD OVP (V) 46
Features Cycle-by-Cycle Current Limit;OCP;OVP;SCP;UVP
Package Type SOT-26
關鍵特性
  • 針對寬範圍的輸出功率進行了優化
    ►VDD電壓範圍:9V~42V
    ►自我調整式輸出過壓保護
    ►自我調整式過流保護
    ►自我調整式回路增益調節以實現回路穩定
  • 高效率
    ►輕載和空載時工作於節能模式
  • 完備的保護特性
    ►大電容Brown-in/Brown-out保護
    ►VDD過壓保護
    ►輸出過壓/欠壓保護
    ►外部過熱保護
    ►次級側整流器短路保護
    ►可設定線路補償
  • 其他
    ►5V待機節能模式功耗<50mW
    ►驅動器驅動能力:300mA/-300mA
    ►使用SmartJitter™技术
Datasheet
TitleLast UpdateShareDownload
USB PD可程式控制電源PWM控制器2020/01/14
