Richtek

USB PD可程式控制電源PWM控制器

RT7786GxV

Update Alert Share

RT7786GXV系列是專門設計以用於與RT7207等控制器一起搭配使用,為USB PD或可程式設計電源適配器提供的完整解決方案,具有效率高、符合安全標準、待機功耗低等特性,其在5V待機條件下功率消耗小於30mW。
RT7786GXV包含多項創新功能,以提供寬輸出電壓範圍的解決方案。通過DMAG引腳,RT7786GXV可檢測輸出電壓、調整回路增益以保持系統穩定,可調整輸出過壓保護閾值以保護外部元件,可調整電流限制以滿足有限電源 (LPS)的 安全要求。
RT7786GXV還具有全面的保護功能,包括brown-in/brown-out保護,VDD過壓保護 (VDD OVP),輸出過壓/欠壓保護(輸出OVP / UVP),次級整流器短路保護(SRSP) 和外部過熱保護(外部OTP)。在恒定輸出功率調節的應用中,連接到CS引腳的電阻可用於在通用輸入電壓範圍內實現精確的線路補償。RT7786GXV還具有多種特性可防止在次級側的元件如RT7207或分流式穩壓器發生故障所帶來的影響。

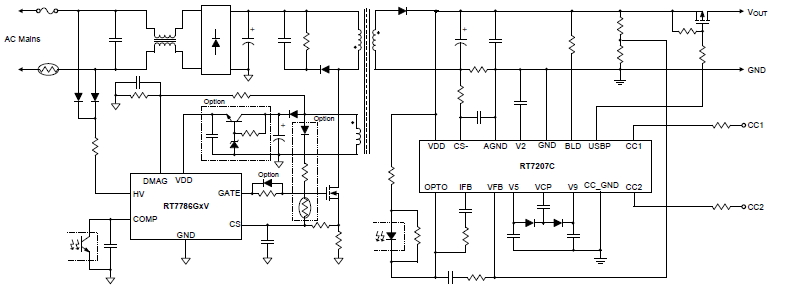

將RT7786GXV和RT7207放在一起工作可得到一個穩健且安全的設計,可應對由設備、電纜、插頭和插座的各種錯誤連接所引起的各種可能的故障。

應用

  • USB PD電源
  • 可程式控制電源適配器
主要規格
RT7786GEV
Status Active
Feedback Regulation Mode SSR
Switching Frequency_Normal (kHz) 80
Peak load Application No
HV Start-up Yes
CCM/Valley Multi-mode Yes
Programmable Burst/Green-mode Yes
Brown-in/out Yes (AC Side)
OVP Adaptive OVP
External OTP Yes
UVLO ON (V) 18
UVLO OFF (V) 7
VDD OVP (V) 34.5
Features OCP;UVP
Package Type SOP-8
關鍵特性
  • 經過優化的自我調整式輸出功率調節
    ►VDD工作電壓範圍:10V~32V
    ►自我調整式輸出過壓保護►自我調整式過流保護
    ►自我調整式環路增益控制,確保環路穩定
  • 效率高,輕載和空載時工作於節能模式
  • 具備眾多保護特性
    ►Brown-in/Brown-out保護
    ►VDD過壓保護
    ►輸出過壓/欠壓保護
    ►週邊元件過熱保護
    ►次級側整流器短路保護
    ►可調線路補償
  • 其他
    ►5V待機模式下功率消耗低於30mW
    ►驅動能力:300mA/-300mA
    ►SmartJitter™技術
Datasheet
TitleLast UpdateShareDownload
USB PD可程式控制電源PWM控制器2019/07/02
