同步降壓型 DC/DC 轉換器 MOSFET 驅動器

RT9611A/RT9611B

Update Alert Share

RT9611A/B 是專為一般 MOSFET 驅動的應用和高性能 CPU VR 驅動能力設計的高頻、同步整流的單相 MOSFET 驅動器,能使用於 VCC = 5V 或 VCC  = 12V 的應用。RT9611A/B 內置一個內部電源開關來代替外部靴帶式二極體。開關頻率最高可達 500kHz。RT9611A/B 同時具有 UGATE 和 LGATE 的驅動電路,能支援同步整流 DC/DC 轉換器的應用。驅動上升/下降時間皆在 30ns 之內,且擊穿保護 (Shoot Through Protection) 是用來防止上下橋間功率開關的擊穿現象。RT9611A/B 具有三態 PWM 輸入和 OD 輸入關機功能,可以強制驅動器輸出變成高阻抗。RT9611A 和 RT9611B 的差異為傳播延遲, tUGATEpdh。想較於 RT9611B,RT9611B 有較大的 tUGATEpdh。因此,RT9611A 通常被推薦用於高功率密度 CPU VR 或 GPU VR 等,效率導向的應用。The RT9611A/B 提供 8-腳位小封裝,包含:SOP-8, SOP-8 (散熱焊盤) 和 WDFN-8EL 3x3。

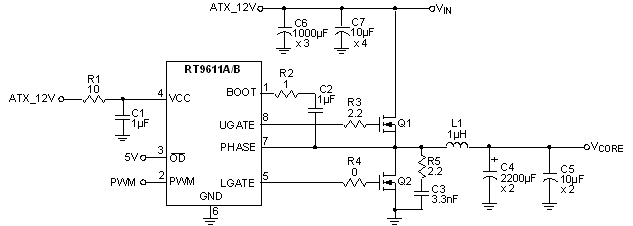

應用

  • 主機板/桌上型電腦微處理器核心電源
  • 高頻 DC-DC 轉換器
  • 大電流、低電壓 DC-DC 轉換器
  • 主機板
主要規格
RT9611A RT9611B
Status Active Active
Number of Channels 1 1
Vcc (typ) (V) 12 12
UGATE Rise Time (typ) (ns) 25 25
UGATE Fall Time (typ) (ns) 12 12
LGATE Rise Time (typ) (ns) 24 24
LGATE Fall Time (typ) (ns) 10 10
UGATE Sink Resistance (typ) (Ohm) 1.4 1.4
LGATE Sink Resistance (typ) (Ohm) 1.1 1.1
Disable Pin Yes Yes
Built-In Bootstrap Diode Yes Yes
Iq (typ) (mA) 1.2 1.2
Features Tri-State Input Tri-State Input
Package Type WDFN3x3-8E WDFN3x3-8E
關鍵特性
  • 可驅動兩個 N-MOSFET
  • 擊穿保護
  • 內嵌靴帶式二極體
  • 支援高開關頻率
  • 快速輸出上升時間
  • Tri-State Input for Bridge Shutdown
  • 關閉控制 (Disable Control)
  • SOP-8、SOP-8 (裸露焊盤) 和 8-腳位 WDFN 封裝
  • 符合 RoHS 標準及不含鹵素
Datasheet
TitleLast UpdateShareDownload
同步降壓型 DC/DC 轉換器 MOSFET 驅動器2015/04/29
Reliability
Title Last Update ShareDownload
Synchronous Rectified Buck MOSFET Drivers 2015/05/19
