電流感測放大器設計指南與應用範例

2025/12/26

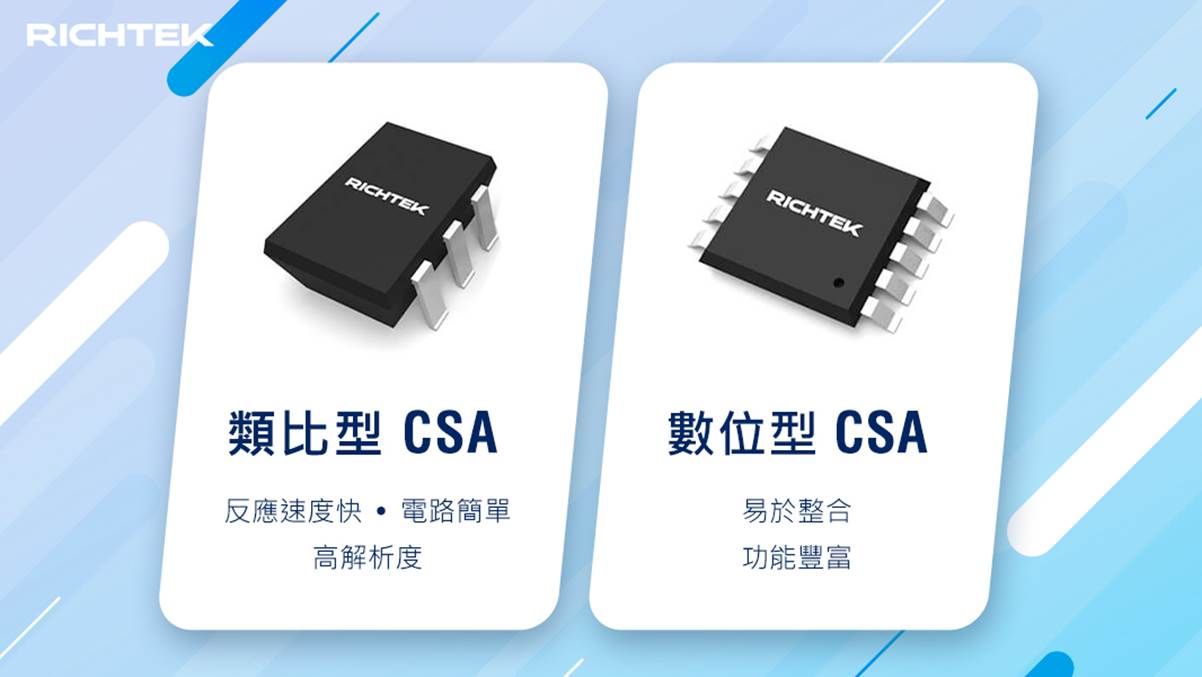

精確的電流監控不僅是電路保護的基礎，更是提升系統效能與能源管理效率的關鍵。透過電流感測技術，系統能即時掌握功耗變化，實現過電流保護、動態效率調整與遠端監控等功能。電流感測放大器依架構可分為兩大類：

數位型：可輸出完整的電壓、電流與功率數據，並支援 I²C、SMBus 介面，特別適合待機管理與資料分析需求。
類比型：反應速度快、電路簡潔，適合即時回饋與保護應用。

為滿足多樣化應用需求，立錡科技推出多款高精度電流感測放大器，涵蓋數位型 RTQ6132 / RTQ6134 / RTQ6136、 RTQ6059 、 RTQ6053 / RTQ6056 ，以及類比型 RTQ6060A/RTQ6060B 、 RTQ6050/RTQ6052 等產品系列，提供廣泛電壓範圍與多種精度等級，協助系統設計人員快速打造最合適的電源監控解決方案。

應用範例

應用	說明
伺服器	在數據中心應用中，電流感測放大器用於電源監控、能效優化與遠端診斷。RTQ6136 專為 48V 系統設計，具 75V AMR 共模電壓能力，滿足高可靠度電源監控需求。
USB Power Delivery	透過精確電流監控，確保充電安全並提升效率。 RTQ6059 具兩個位址選擇腳位，可設定多達 16 組不同位址，適用於單一 Embedded Controller，管理多個 USB 埠的多埠 PD 系統。
PoE 以太網供電	電流感測可判斷 PD 類型與功率需求，動態分配總功率以防止多 PD 系統過載。可選用具低壓檢測功能的 RTQ6056 ，配置於低壓端監控 PoE 輸入並協助系統控制。
桌上型電腦	即時監控輸入電流以提升系統效能與可靠性，並降低設計風險。 RTQ6060 可作為主要電源監控元件，快速回報電流變化給 Embedded Controller，讓系統能即時調整運作參數。

電流感測技術已成為電源管理與系統設計中不可或缺的一環，立錡提供完整的電流感測放大器產品組合，打造更可靠系統。

應用筆記

特色新品

數位型

▸ 檢測電壓輸入範圍：可編程

Product Number	Common Mode Voltage Range	Maximum Offset	Maximum Gain Error
RTQ6136 TWCSP-8P, TSOT-28	0V to 60V	4µV	0.1%
RTQ6134 TWCSP-8P	0V to 60V	80µV	0.5%
RTQ6132 TSOT-28	0V to 60V	40µV	0.3%
RTQ6059 TSOT-23-8, MSOP-10	0V to 32V	50µV	0.3%

▸ 檢測電壓輸入範圍：固定

Product Number	Common Mode Voltage Range	Maximum Offset	Maximum Gain Error	Buy Online
RTQ6056 MSOP-10	0V to 36V	10µV	0.12%
RTQ6053 VQFN-16L	0V to 36V	25µV	0.3%

類比型

▸ 電壓增益：50V/V、75V/V、100V/V、200V/V、500V/V、1000V/V

Product Number	Common Mode Voltage Range	Maximum Offset	Maximum Gain Error	Buy Online
RTQ6060A SC-70-6	0V to 36V	±35µV~±100µV	±0.4%
RTQ6060B SC-70-6	0V to 36V	±150µV	±0.8%

▸ 電壓增益：100V/V

Product Number	Common Mode Voltage Range	Maximum Offset	Maximum Gain Error	Buy Online
RTQ6052 MSOP-8, SOP-8	2V to 80V	±2.5mV	±2%

▸ 電壓增益：20V/V

Product Number	Common Mode Voltage Range	Maximum Offset	Maximum Gain Error	Buy Online
RTQ6050 MSOP-8, SOP-8	2V to 80V	±2.5mV	±2%

針對消費型應用，我們也提供 RT6050 、 RT6052 、 RT6053 與 RT6056 作選擇。
