可程式控制電源 PWM 控制器

RT7790 特別針對如 RT7208E 等控制器設計以形成支援 USB PD 協定或可程式控制電源適配器的完整電源配置。
RT7790 集成有雙向控制邏輯，能通過脈衝變壓器向 RT7208E 發送 ZVS 零電壓開關脈衝信號，也可接收 RT7208E 發出的輸出電壓、電流調節回饋信號，因而能夠通過初級側 MOSFET 開關的零壓切換獲得高轉換效率，也能降低 MOSFET 開關在高輸入電壓下發熱量以降低其溫度。
RT7790 的控制部分包含許多全新的設計，因而能夠用它設計出輸出電壓範圍很寬的電源配置，其中之一便是使用了多功能的 DMAG 引腳，RT7790 可通過它對輸出電壓進行感知以實現對環路增益的調節，從而實現系統的穩定，也能完成電流限制閾值的調節以滿足 LPS 受限電源對安全性的需求。
RT7790 具有完善的保護機能設計，其中包括大電容 Brown-in/Brown-out 保護、VDD 過壓保護、輸出過壓/欠壓保護、次級側整流器短路保護和週邊電路過熱保護。在恒定輸出功率調節的應用中，利用一隻連接在 CS 引腳的電流檢測電阻即可在全輸入電壓範圍內獲得精確的線路補償。此外，RT7790 還擁有對次級側元件失效進行防護的多種設計。

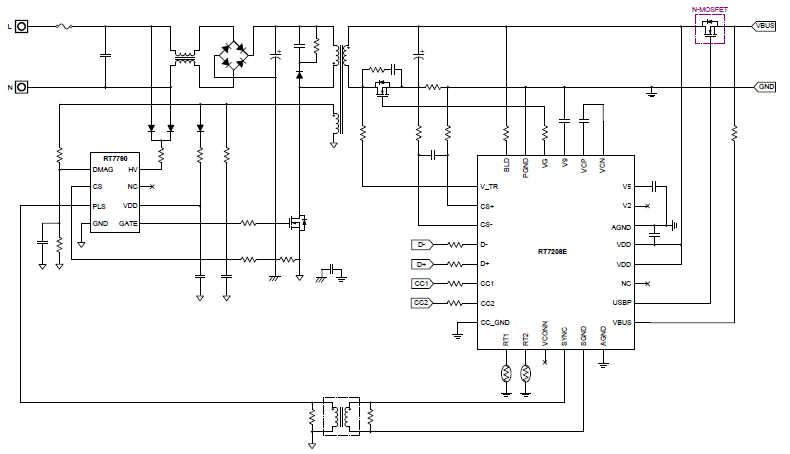

在實際的應用中，將 RT7790 和次級側控制器 RT7208E 共同使用可形成魯棒性和安全性極高的設計，能夠在各種不同設備、電纜、插頭座間的錯誤連接狀態下得到保護。
