電荷泵升壓型3通道 LED 定電流驅動器

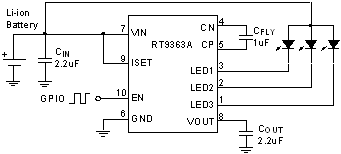

RT9363A 是小型、高效、高集成度的電荷泵型 LED 驅動器，它通過使用可工作在 x1/x1.5/x2 模式的電荷泵和低壓差電流源實現高效率的轉換工作。RT9363A 可驅動最多3只白光 LED，穩定的電流源使它們的電流輸出保持穩定一致。它使用了4位 DAC 進行亮度控制，用戶可經 ISET 引腳選擇使用外部 R_SET 或內部 R_SET 進行 LED 電流設定，對 LED 電流的調節則可通過在 EN 端施加脈衝信號予以實現，共有16級電流可供用戶選擇。用戶可以設定的 LED 最大電流是 15mA~30mA ，通過將 ISET 連接至 V_IN 可利用內部 R_SET 將最大電流設定為 20mA 。RT9363A 的工作電壓範圍為 2.8V~5.5V ，內部軟起動電路可在上電期間和模式轉換過程中有效地降低衝擊電流。當晶片處於關機狀態時，負載與 V_IN 之間處於斷開狀態，關機期間的電流消耗小於 1μA。RT9363A 的封裝式 WDFN-10L 3x3。
