電荷泵 + 5通道125mA LED 定電流驅動器

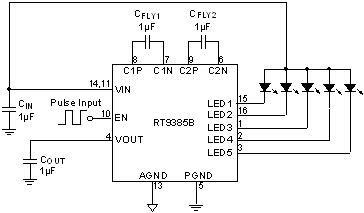

RT9385B

RT9385B 是包含了 x1/x1.5/x2 升壓模式的電荷泵和低壓差定電流源的5通道 LED 驅動器，可為5只 LED 提供穩定一致的電流供應，每個 LED 通道的電流最大可達 25mA,它因具有 x1/x1.5/x2 多種升壓模式和低壓差的電流調節器而能維持最高的轉換效率。內建的5位 DAC 可被用於進行亮度控制，用戶可通過 EN 端子實現 LED 的32級控制。RT9385B 的可用封裝是 WQFN-16L 2x3 的，小型的 1μF 電容可被用作泵電容與之配合工作，這為可擕式設備提供了一個空間佔用很少的高效背光驅動方案。

應用

Camera Phone, Smart Phone
White LED Backlighting

主要規格

	RT9385B
Status	Active
Vin (min) (V)	2.8
Vin (max) (V)	4.5
SW Freq (typ) (kHz)	1000
Number of LEDs (max) (pcs)	5
Iout (max)/channel (mA)	25
Iq (typ) (mA)	1
Dimming Control	Pulse
Topology	Charge Pump
Features	100% Duty Cycle;Enable Input;OVP;SCP;Stable with Ceramic Capacitor;UVP
Package Type	WQFN2x3-16

關鍵特性

在鋰離子電池的全電壓範圍內平均效率可達85%
支持多達5只 WLED
每個通道輸出電流最高達 25mA
總輸出電流高達 125mA
靈活的32級亮度控制
定電流源電壓降為 60mV
1%的 LED 電流精度
0.7%的 LED 電流一致性
電荷泵工作模式在 x1/x1.5/x2 上自動轉換
輸入雜訊低，EMI 問題少
5V 過壓保護
加電/模式轉換時無衝擊過程
1MHz 固定工作頻率
0.4μA 低關機電流
符合 RoHS 規範，不含鹵素

Datasheet

Caption Name

Datasheet

Caption Name

RT9385BGQW

Package Type:WQFN2x3-16
