7 + 6 通道 DSC 功率管理單元

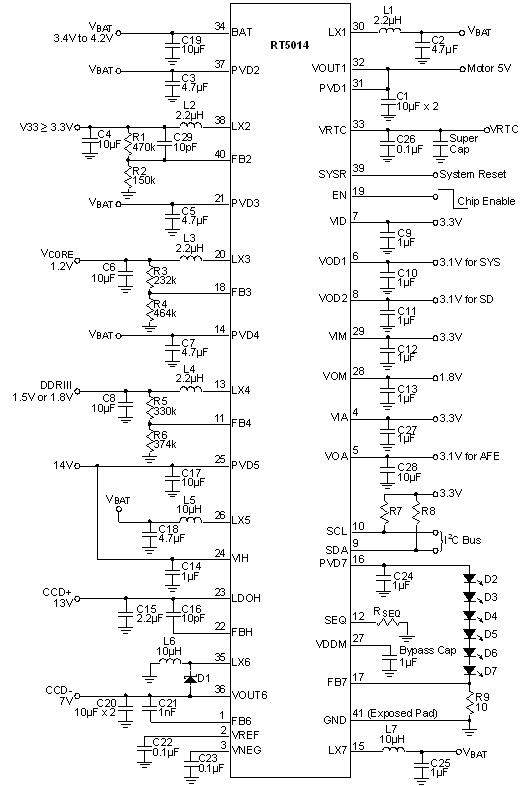

RT5014 是用於數位相機和其他掌上型設備的完整電源供應方案，是一個多通道 DC/DC 電源管理方案，其中包括：一路帶有負載斷開功能的同步升壓 DC/DC 轉換器（ CH1 ），一路同步升壓或降壓可選的 DC/DC 轉換器（ CH2 ），2路同步降壓 DC/DC 轉換器（ CH3/4 ），一路高壓輸出的同步升壓 DC/DC 轉換器（ CH5 ），一路非同步反相 DC/DC 轉換器（ CH6 ）和一路可工作在輸出高壓的同步升壓模式或電流源模式的 WLED 驅動器（ CH7 ）。此外，RT5014還包括了6路低壓差線性穩壓器（LDO ）：一路供 RTC 使用的 LDO，一路為 CCD +偏壓 供電的 LDO （CH8），一路為 AFE 供電的高 PSRR LDO （CH9 ）和3路通用 LDO （CH10~CH12）。晶片集成了所有的功率 MOSFET 和頻率補償網路，可用一個引腳 SEQ 在5個預設的開關機時序中進行選擇，而通過 I²C 控制介面則可對所有通道進行開關控制，對CH1/5/6/8/9/10/11/12 的輸出電壓進行調節，對 WLED 的調光比和 OVP 門限閾值進行調節。它還包含了監視電池電壓並對系統進行重定處理的功能。RT5014 的設計目標是滿足數位相機的下述需求：CH1 的同步升壓輸出為馬達供電；CH2 的可選升壓或降壓輸出為系統的 I/O 部分供電，具體的操作模式是通過檢測外部元件所構成的電路架構自動選擇的；CH3 和 CH4 的同步降壓輸出為 DSP 內核和記憶體供電；CH5 和 CH8 的高壓 LDO 共同為 CCD +偏壓 供電；CH7 的非同步反相輸出電壓為 CCD -偏壓 供電；CH7是 WLED驅動器，它也是根據電路狀況自動選擇同步升壓模式或是電流源模式的。除了開關式轉換器以外，RT5014 的線性穩壓器是這樣來分配使用目的的： CH9 為 AFE 供電； CH10 是為系統部分準備的 3.1V 輸出，其使能狀況已包括在預定的時序安排中；CH11 可通過 I²C 介面進行使能，它是為存儲卡準備的，因而支援動態電壓調整的功能；CH12 是為記憶體和 PLL 部分準備的；CH10 的預設電壓和使能狀況都由引腳 SEQ 所設定的時序進行控制；永遠保持輸出 3.3V 狀態的 LDO 是為 RTC 準備的。RT5014 具有過流保護、熱關機保護、過壓保護、超載保護和欠壓保護等完整的保護機制。它的封裝是 WQFN-40L 5x5 。
