RT9722

145mΩ, 1.5A 電流可調功率開關

RT9722
New

RT9722 是一款具有成本效益，低電壓，內含 P-MOSFET 功率開關的 IC。且有導通電阻典型值為 145mΩ 和10μA 靜態電流。為了能符合不同的應用，提供了可調整的電流限制門檻，藉由 SET 和 Ground 腳位之間的外部電阻來設定電流限制門檻。此外，RT9722 具備過溫保護和欠壓鎖定電路和一個輸出指示信號來表示錯誤狀況給 USB 控制器。RT9722 為一高測電源開關的理想解決方案。由於提供不同的封裝，如：WDFN-6L 2x2, SOT-23-5 和 SOT-23-6，可靈活的適用於不同的應用

應用

  • 掌上型裝置
  • 熱插拔用品
  • 筆記型電腦
  • 週邊埠
  • 個人通訊裝置

主要規格

RT9722A RT9722B
Status EOL EOL
Number of Outputs 1 1
Vin (min) (V) 2.4 2.4
Vin (max) (V) 5.5 5.5
Ron (typ) (mOhm) 145 145
Iq (typ) (mA) 0.01 0.01
Current Limit (typ) (A) 1 1
FLAG Indicator Yes Yes
Iocp Adjustable Yes Yes
Switch Type Power Switch Power Switch
Features Adjustable Current Limit;Cycle-by-Cycle Current Limit;Enable Input;SCP Adjustable Current Limit;Cycle-by-Cycle Current Limit;Enable Input;SCP

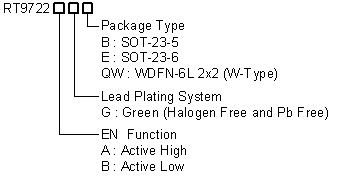

Package Type SOT-26;WDFN2x2-6;SOT-25 SOT-26;WDFN2x2-6;SOT-25

關鍵特性

  • 可調整電流限制 : 0.2A 至 1.5A

  • 低靜態電流：10μA

  • 低關斷電流：0.1μA

  • 145mΩ 開關導通電阻

  • 操作電壓範圍：2.4V 至 5.5V

  • 欠壓閉鎖

  • 熱關斷保護

  • 符合RoHS 標準及不含鹵素
