6V/3A/2MHz同步降壓轉換器

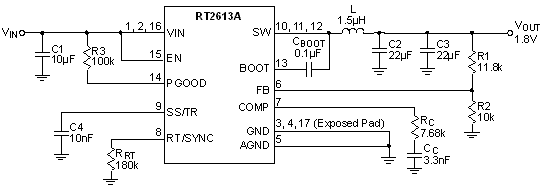

RT2613A

RT2613A是高效率的降壓轉換器，在 2.95V~6V 輸入電壓範圍內，具有3A輸出電流的能力。
RT2613A在全輸入和負載範圍內的輸出電壓精度為 ±3%；其工作頻率為 2MHz，容許使用小尺寸的電感；其集成化開關的導通阻抗為 45mΩ，靜態電流消耗為 550μA，使其效率達到了最優化。
RT2613A的欠壓鎖定保護電壓為 2.7V。當VIN也同時作為EN端的控制信號時，可以通過對EN端外接電阻網路的不同比值間接實現欠壓鎖定電壓的調節。RT2613A具有電感電流限制、欠壓鎖定和熱關機保護等功能，其過溫保護溫度閾值為 145°C。
RT2613A 的封裝是WQFN-16L 3x3。

應用

低壓、高功率密度應用
分散式電源系統
負載點轉換器

主要規格

	RT2613A
Status	EOL
Vin (min) (V)	2.95
Vin (max) (V)	6
Number of Outputs	1
Vout (min) (V)	0.827
Vout (max) (V)	3.6
Output Adj. Method	Resistor
Iout (max) (A)	3
Current Limit (typ) (A)	7
Freq (typ) (kHz)	1000
Freq (min) (kHz)	700
Freq (max) (kHz)	2000
Ext Sync	Yes
Ron_HS (typ) (mOhm)	60
Ron_LS (typ) (mOhm)	55
Iq (typ) (mA)	0.55
Features	Adjustable Frequency;Adjustable Soft-Start;Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Force PWM;OCP;OTP;Power Good;Stable with Ceramic Capacitor;UVP
Package Type	WQFN3x3-16

關鍵特性

集成 45mΩ MOSFETs
輸入電壓範圍：2.95V至6V
可調工作頻率：700kHz至2MHz
輸出電流：3A
效率可達 95%
可調軟啟動
Power Good指示
使能控制
欠壓鎖定
電流限制保護
熱關機保護
