RT2657BQ

2.25MHz, 600mA 同步降壓型 DC/DC 轉換器

RT2657BQ
New

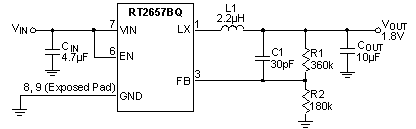

RT2657BQ是一款高效率的脈寬調變（PWM）降壓型DC/ DC轉換器，能在寬輸入電壓2.7V至5.5V範圍下，提供600mA輸出電流。RT2657BQ非常適合於那些由單節鋰離子電池或其他電源來供電的可攜式電子裝置，如手機，PDA，手持裝置，遊戲機及相關配件。有低RDS(ON)的內部同步整流器能顯著降低PWM模式時的導通損耗。在實際應用中，無需外部蕭基二極體。當正常的脈衝 - 寬度模式不能提供穩定的輸出電壓時，RT2657BQ會進入低壓差模式而連續導通高側的P-MOSFET。當EN接腳為低電位時，RT2657BQ會進入電源關閉模式，僅消耗小於5μA的電流。由於操作頻率固定在 2.25MHz，開關切換造成的漣波很容易藉小尺寸的過濾元件而過濾掉。RT2657BQ採用小型WDFN-8L 3x3封裝。

應用

  • 汽車音響,信息& 導航
  • 工業級通用負載點

主要規格

RT2657BQ
Status Active
Vin (min) (V) 2.7
Vin (max) (V) 5.5
Number of Outputs 1
Vout (min) (V) 0.6
Vout (max) (V) 5.5
Output Adj. Method Resistor
Iout (max) (A) 0.6
Current Limit (typ) (A) 1.5
Freq (typ) (kHz) 2250
Ext Sync No
Ron_HS (typ) (mOhm) 230
Ron_LS (typ) (mOhm) 250
Iq (typ) (mA) 0.3
Features 100% Duty Cycle;AEC-Q100;Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;Force PWM;Internal Compensation;OCP;SCP;Stable with Ceramic Capacitor;UVP
Package Type WDFN3x3-8

關鍵特性

  • VIN範圍 : 2.7V至 5.5V

  • VOUT 範圍 : 0.6V至 5.5V (100% 責任週期操作 )

  • VREF = 0.6V

  • ISD ≤ 5μA (VEN = 0V)

  • 電流模式控制與內部補償

  • 固定 FSW 2.25MHz

  • RDS(ON) 230mΩ 高側 / 250mΩ 低側 (P-MOSFET/N-MOSFET)

  • 啟用 (VIH = 1V, VIL = 0.4V)

  • 內部軟啟動 (0.3ms)

  • 最高達600mA的輸出電流

  • 高達90%的高效率

  • ILIMIT 峰值 ( 典型值1.5A/最小值0.8A)；欠壓鎖定(UVLO)，欠壓保護(UVP)，VIN 和 VOUT 過壓保護 (OVP) 及過溫保護(OTP) 150°C

  • 無需蕭基二極體

  • 內部補償以減少外部元件數

  • AEC-Q100 Grade 3 認證

Datasheet

DS2657BQ-00.pdf
