3A, 1MHz 同步 Buck 轉換器

RT5768A

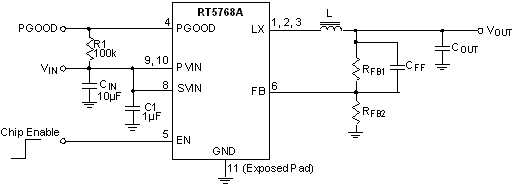

RT5768A 是高效率的同步 Buck 轉換器，可在 2.7V~5.5V 的輸入電壓範圍內輸出 0.6V~V_IN 的電壓，負載能力高達 3A。它集成了低導通電阻的功率開關，效率高，無需使用蕭基二極體。其工作頻率為 1MHz，責任週期可高達 100%，支援直通模式，可以大大擴展可擕式系統的電池使用時間。採用電流模式的控制架構，補償電路內置，可在廣泛的負載範圍內獲得優化的瞬態回應特性，對輸出電容沒有嚴格要求。其封裝為 WDFN-10L 3x3。

應用

可擕式儀器
電池供電設備
筆記型電腦
分散式電源系統
IP 電話
數位攝像機

主要規格

	RT5768A
Status	Active
Vin (min) (V)	2.7
Vin (max) (V)	5.5
Number of Outputs	1
Vout (min) (V)	0.6
Output Adj. Method	Resistor
Iout (max) (A)	3
Current Limit (typ) (A)	4
Freq (typ) (kHz)	1000
Ext Sync	No
Ron_HS (typ) (mOhm)	69
Ron_LS (typ) (mOhm)	49
Iq (typ) (mA)	0.11
Features	Enable Input;Internal Compensation;Low Dropout;OCP;OVP;PSM;Power Good;UVP;Voltage Mode Control
Package Type	WDFN3x3-10
