3A, 1MHz, 6V CMCOT同步降压型转换器

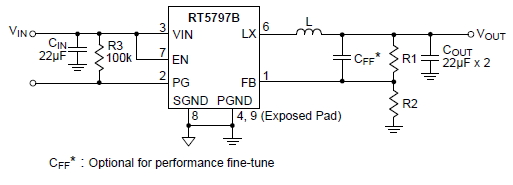

RT5797B

RT5797B为高效率的同步降压型DC/DC转换器。输入电压范围为2.7V至6V，可调输出电压为0.6V至3.4V，输出电流可达3A。
由于内建同步低导通阻开关可增加效率并不需外加萧特基二极管。由于具有内部补偿机制的电流模式固定导通时间(CMCOT)操作，可允许系统在大范围的负载变动、输出电容变化的操作条件下仍有优良的瞬时响应特性。RT5797B支持WDFN-8L 2x2封装。

应用

STB、电缆调制解调器 & xDSL平台
LCD TV电源供应 & 计量平台
通用负载条件操作的应用

主要规格

	RT5797B
Status	Active
Vin (min) (V)	2.7
Vin (max) (V)	6
Number of Outputs	1
Vout (min) (V)	0.6
Vout (max) (V)	3.4
Output Adj. Method	Resistor
Iout (max) (A)	3
Current Limit (typ) (A)	3.7
Freq (typ) (kHz)	1000
Ext Sync	No
Ron_HS (typ) (mOhm)	100
Ron_LS (typ) (mOhm)	70
Iq (typ) (mA)	0.3
Features	Cycle-by-Cycle Current Limit;Enable Input;Force PWM;Internal Compensation;OCP;OTP;OVP;Power Good;Stable with Ceramic Capacitor;UVP
Package Type	WDFN2x2-8
