18V, 5A, 650kHz, ACOT^® 同步 Buck 转换器

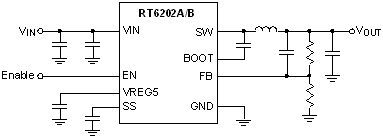

RT6202A/RT6202B

RT6202A/B 是采用先进恒定导通时间（ACOT^®）控制架构的同步 Buck DC/DC 转换器，可以高功率密度在 4.5V~18V 输入下提供多达 5A 的电流输出，具有优化的瞬态响应特性，可与各种陶瓷电容配合工作，在输出电容的 ESR 极低时仍能确保其稳定性。它在各种输入、输出条件下均可保持恒定的工作频率，在各种负载条件下均可维持高效率工作。它通过在下桥 MOSFET 上进行精确的谷值电流检测实现逐周期电流限制，使用外部软启动设定消除启动期间的输入电流冲击，还具有热关机保护功能。其封装为 SOP-8（含外露式散热焊盘）。

应用

工业和商用低功率系统
计算机外设
电视机和显示器
节能电器
高性能 DSP、FPGA 和 ASIC 用负载点稳压器

主要规格

	RT6202A	RT6202B
Status	EOL	EOL
Vin (min) (V)	4.5	4.5
Vin (max) (V)	18	18
Number of Outputs	1	1
Vout (min) (V)	0.765	0.765
Vout (max) (V)	8	8
Output Adj. Method	Resistor	Resistor
Iout (max) (A)	5	5
Current Limit (typ) (A)	6.9	6.9
Freq (typ) (kHz)	650	650
Ext Sync	No	No
Ron_HS (typ) (mOhm)	120	120
Ron_LS (typ) (mOhm)	35	35
Iq (typ) (mA)	1	1
Features	ACOT Control;Adjustable Soft-Start;COT Control;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;OCP;OTP;OVP;PSM;SCP;Stable with Ceramic Capacitor;UVP	ACOT Control;Adjustable Soft-Start;COT Control;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;OCP;OTP;OVP;SCP;Stable with Ceramic Capacitor;UVP
Package Type	PSOP-8	PSOP-8
