TSOT-23封裝的24V, 3A, 500kHz ACOT® Buck轉換器

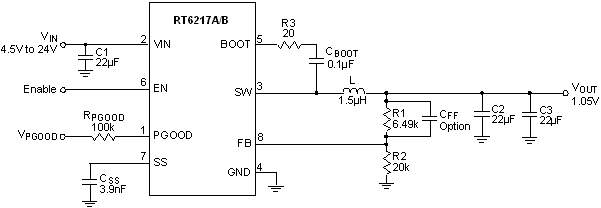

RT6217A/RT6217B

RT6217A/B是簡單易用的3A同步Buck轉換器，輸入電壓範圍為4.5V至24V，使用0.791V高精度參考電壓源，集成低導通電阻的MOSFET功率開關，使用TSOT-23-8 (FC) 封裝，具有極高的轉換效率。
RT6217A/B使用ACOT™控制架構，具有超快速瞬態回應能力，週邊元件少，工作頻率幾乎恒定不變，不受輸入電壓、負載和輸出電壓等參數變化的影響。輕載條件下，RT6217A自動以PSM模式工作以維持高效率。RT6217B採用強制PWM方式工作，工作頻率不因負載變化而改變，可滿足高精度輸出應用的需求。
RT6217A/B通過檢測上、下橋開關電流獲得強壯的過流保護特性，每個工作周的電流都受到限制，確保器件在輸出短路、過流和電感飽和等條件下都是安全的。它有外部可調的軟起動功能避免出現啟動期間的電流衝擊，具有輸入欠壓鎖定保護、輸出欠壓保護、過熱關機保護等功能確保任何條件下的安全和穩定運行。

應用

機上盒
可擕式電視機
無線路由器
DSL數據機
液晶電視

主要規格

	RT6217A	RT6217B
Status	Active	Active
Vin (min) (V)	4.5	4.5
Vin (max) (V)	24	24
Number of Outputs	1	1
Vout (min) (V)	0.791	0.791
Vout (max) (V)	6	6
Output Adj. Method	Resistor	Resistor
Iout (max) (A)	3	3
Current Limit (typ) (A)	4.2	4.2
Freq (typ) (kHz)	500	500
Ext Sync	No	No
Ron_HS (typ) (mOhm)	85	85
Ron_LS (typ) (mOhm)	40	40
Iq (typ) (mA)	0.15	0.15
Features	ACOT Control;Adjustable Soft-Start;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Internal Compensation;OCP;OTP;PSM;Power Good;UVP	ACOT Control;Adjustable Soft-Start;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Internal Compensation;OCP;OTP;Power Good;UVP
Package Type	TSOT-28(FC)	TSOT-28(FC)

關鍵特性

集成85mΩ/40mΩ功率開關的3A Buck轉換器
輸入電壓範圍：4.5V至24V
輸出電壓範圍：0.791V至6V
ACOT™控制架構
具有超快的瞬態回應速度
無外部補償元件
針對低ESR陶瓷輸出電容進行了優化
0.791V±1.5%回饋參考電壓
低靜態電流 (150μA)
上下橋均作過流保護之用
工作模式可選
►RTT6217A支援輕載節能模式
►RT6217B支援強制PWM模式
節能工作模式使用了輕載輸出紋波消減技術
固定工作頻率：500kHz
軟起動外部可調
輸出預偏置時啟動過程是單調的
輸入欠壓鎖定保護
輸出欠壓保護模式為打嗝模式
有輸出正常指示
含使能控制
TSOT-23-8 (FC) 封裝
