RT6296F

2A, 17V 电流模式同步 Buck 转换器

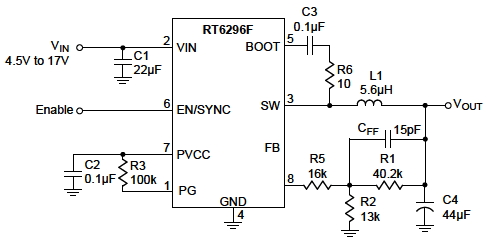

RT6296F
New

RT6296F是高效率的电流模式同步Buck转换器，负载能力2A，输入电压范围为4.5V~17V，集成100mΩ上桥开关和40mΩ下桥开关以获得高转换效率。它因采用电流模式控制架构而具备快速瞬态响应能力，使用了内部补偿机制，具有Power Good输出，使用逐周期电流限制方式应对输出端短路问题，还具有输入欠压锁定保护、输出欠压保护、过流保护和热关机保护等特性，可通过EN/SYNC引脚调节PWM工作频率，封装形式为TSOT-23-8(FC)。

应用

  • 工商业低功率系统
  • 计算机外设
  • 液晶显示器和电视机
  • 机顶盒

主要规格

RT6296F
Status Active
Vin (min) (V) 4.5
Vin (max) (V) 17
Number of Outputs 1
Vout (min) (V) 0.807
Output Adj. Method Resistor
Iout (max) (A) 2
Current Limit (typ) (A) 4
Freq (typ) (kHz) 500
Freq (min) (kHz) 200
Freq (max) (kHz) 2000
Ext Sync Yes
Ron_HS (typ) (mOhm) 100
Ron_LS (typ) (mOhm) 40
Iq (typ) (mA) 0.8
Features Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;External Synchronization;Internal Compensation;OCP;OTP;PSM;Power Good;Stable with Ceramic Capacitor;UVP
Package Type TSOT-28(FC)

关键特性

  • 输入电压范围：4.5V~17V

  • 负载能力：2A

  • 内部集成N-MOSFET开关

  • 电流模式控制架构

  • 500kHz固定工作频率

  • 可同步外部时钟频率范围：200kHz~2MHz

  • 逐周期电流限制

  • 内部软起动设计

  • 轻载时以节能模式工作

  • Power Good指示

  • 输入欠压锁定保护

  • 输出欠压保护

  • 热关机保护

  • 符合RoHS规范，不含卤素

Datasheet

DS6296F-03.pdf

Videos

怎样使用简单工具对电源转换器的稳定性进行测试评估?

Datasheet

DS6296F-03.pdf

RT6296FGJ8F
Package Type:TSOT-28(FC)
