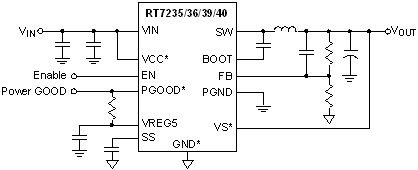

RT7235/RT7236/RT7239/RT7240

18V、5A、650kHz、ACOT® 同步 Buck 轉換器

RT7235/RT7236/RT7239/RT7240
New

RT7235/36/39/40 是採用改進型固定導通時間（ACOT®）控制架構的同步 Buck 轉換器，可從 4.5V~18V 的輸入獲得高達 5A 的電流輸出。ACOT® 控制架構賦予其在廣泛的負載範圍內與各種陶瓷電容配合穩定工作的能力，尤其是與具有很低 ESR 的輸出電容配合工作仍能確保其性能表現，同時還具有優化的瞬態回應能力。它們在輸入、輸出變化的情況下能保持基本恒定的工作頻率，在整個負載範圍內都具有極高的轉換效率。通過在下橋 MOSFET 上進行精確的穀值電流檢測，能在此基礎上實現逐週期電流限制保護；外部可調的軟啟動可消除啟動過程中的輸入端衝擊電流。它們還具有過熱關機保護（RT7235/36/39/40）、輸出欠壓保護/過壓保護（RT7235/36）。當UVP/OVP 被觸發時，使用 TSSOP-14（含外露式散熱焊盤）封裝的器件會進入鎖定模式，使用 WDFN-10L 封裝的器件則進入打嗝模式。
RT7235/36 以 TSSOP-14（含外露式散熱焊盤）、 WDFN-10L 兩種封裝形式供貨，其中的 RT7235 是以強制連續導通模式工作的。
RT7239/40 以帶有外露式散熱焊盤的 SOP-8 封裝供貨，其中的 RT7239 是以強制連續導通模式工作的。

應用

  • 工業和商用低功率系統
  • 電腦週邊
  • 電視機和顯示器
  • 節能電器
  • 高性能 DSP、FPGA 和 ASIC 用負載點穩壓器

主要規格

RT7235 RT7236 RT7239 RT7240
Status Active Active Active Active
Vin (min) (V) 4.5 4.5 4.5 4.5
Vin (max) (V) 18 18 18 18
Number of Outputs 1 1 1 1
Vout (min) (V) 0.765 0.765 0.765 0.765
Vout (max) (V) 8 8 8 8
Output Adj. Method Resistor Resistor Resistor Resistor
Iout (max) (A) 5 5 5 5
Current Limit (typ) (A) 6.85 6.85 6.85 6.85
Freq (typ) (kHz) 650 650 650 650
Ext Sync No No No No
Ron_HS (typ) (mOhm) 120 120 120 120
Ron_LS (typ) (mOhm) 35 35 35 35
Iq (typ) (mA) 1 1 1 1
Features ACOT Control;Adjustable Soft-Start;COT Control;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Force PWM;OCP;OTP;OVP;Power Good;Stable with Ceramic Capacitor;UVP ACOT Control;Adjustable Soft-Start;COT Control;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;OCP;OTP;OVP;PSM;Power Good;Stable with Ceramic Capacitor;UVP ACOT Control;Adjustable Soft-Start;COT Control;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;Force PWM;OCP;OTP;Stable with Ceramic Capacitor ACOT Control;Adjustable Soft-Start;COT Control;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;OCP;OTP;PSM;Stable with Ceramic Capacitor
Package Type TSSOP-14(PP);WDFN3x3-10 TSSOP-14(PP);WDFN3x3-10 PSOP-8 PSOP-8

關鍵特性

  • 採用 ACOT® 控制架構，具有快速瞬態回應能力

  • 輸入電壓範圍：4.5V~18V

  • 電流負載能力：5A

  • 內置 35mΩ N-MOSFET 下橋開關

  • 支持所有類型陶瓷電容

  • 高達 95% 的效率

  • 在所有負載條件下以 650kHz 頻率工作（RT7235, RT7239）

  • 輕載時以非連續模式工作（RT7236, RT7240）

  • 輸出電壓可調範圍：0.765V~8V

  • 可調軟啟動

  • 逐週期電流限制

  • 輸出過壓、欠壓關機保護（RT7235、RT7236）

  • 輸入欠壓閉鎖保護

  • 過熱關機保護

  • 符合 RoHS 规范，不含卤素
