18V, 5A, 650kHz, ACOT^® 同步 Buck 轉換器

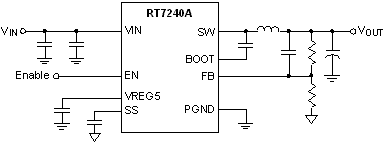

RT7240A

RT7240A 是採用改進型固定導通時間（ACOT^®）控制架構的同步 Buck 轉換器，可從 4.5V~18V 的輸入獲得高達 5A 的電流輸出。ACOT^® 控制架構賦予其在廣泛的負載範圍內與各種陶瓷電容配合穩定工作的能力，尤其是與具有很低 ESR 的輸出電容配合工作仍能確保其性能表現，同時還具有優化的瞬態回應能力。其在輸入、輸出變化的情況下能保持工作頻率的基本恒定，在整個負載範圍內都具有極高的轉換效率。通過在下橋 MOSFET 上進行精確的穀值電流檢測，能在此基礎上實現逐週期電流限制保護；外部設定的軟啟動可消除啟動過程中的輸入端衝擊電流。

應用

工業和商用低功率系統
電腦週邊
電視機和顯示器
節能電器
高性能 DSP、FPGA 和 ASIC 用負載點穩壓器

主要規格

	RT7240A
Status	Active
Vin (min) (V)	4.5
Vin (max) (V)	18
Number of Outputs	1
Vout (min) (V)	0.765
Vout (max) (V)	8
Output Adj. Method	Resistor
Iout (max) (A)	5
Current Limit (typ) (A)	6.8
Freq (typ) (kHz)	650
Ext Sync	No
Ron_HS (typ) (mOhm)	120
Ron_LS (typ) (mOhm)	35
Iq (typ) (mA)	1
Features	ACOT Control;Adjustable Soft-Start;COT Control;Cycle-by-Cycle Current Limit;Enable Input;Fast Transient Response;OCP;OTP;PSM;Stable with Ceramic Capacitor
Package Type	PSOP-8
