12A, 23V, 500kHz, ACOT® 含 VTT LDO 内存电源供应的同步降压型转换器

RT7241A

联系我们

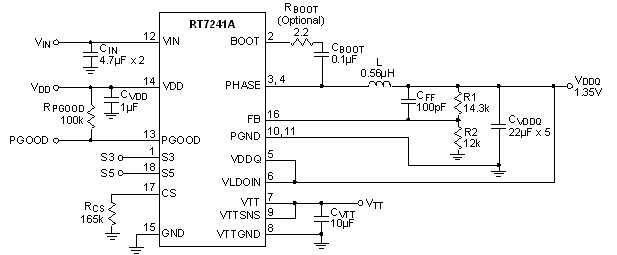

RT7241A 为 DDR3/DDR3L/LPDDR3/DDR4 内存系统提供了完整的电源供应，其集成了一个先进固定导通时间(ACOT)模式的同步降压型转换器和一个具有1.5A电流吐纳能力的追踪型线性稳压器。
其中的 PWM 转换器为笔记本电脑的 RAM 内存部分提供了将电池高电压转换为低压供电的高效率方案，具有低静态供应电流、优异的瞬态回应能力和极高的输出电压精度。它所采用的先进固定导通时间控制架构能很容易地面对很宽的输入/输出电压比率范围，并提供了一个非常快速的负载瞬态响应，无需外部补偿。
具有 1.5A 电流吐纳能力的线性稳压器仅需使用 10μF 的陶瓷电容即可维持其快速瞬态回应特性。RT7241A 支持所有的睡眠状态控制功能：在S3状态下置 VTT 于高阻状态；在 S4/S5 状态下对 VDDQ、VTT 和 VTT进行放电操作。
RT7241A 提供了完整的保护特性，包含过流保护、过压保护、欠压保护及热关机功能，其封装为 UQFN-18L 3x4 。

应用

DDR3/DDR3L/LPDDR3/DDR4 内存电源供应
笔记本电脑

主要规格

	RT7241A
Status	Active
Vin (min) (V)	4.5
Vin (max) (V)	23
Number of Outputs	1
Vout (min) (V)	0.6
Vout (max) (V)	1.5
Output Adj. Method	Resistor
Iout (max) (A)	12
Current Limit (typ) (A)	16
Freq (typ) (kHz)	500
Ext Sync	No
Ron_HS (typ) (mOhm)	17
Ron_LS (typ) (mOhm)	4.5
Iq (typ) (mA)	0.1
Features	ACOT Control;Adjustable Current Limit;Built-in Bootstrap Switch;COT Control;Cycle-by-Cycle Current Limit;Diode Emulation Mode;Enable Input;Fast Transient Response;Internal Compensation;OCP;OTP;OVP;Power Good;SCP;Stable with Ceramic Capacitor;UVP
Package Type	UQFN3x4-18(FC)

关键特性

DDR3/DDR3L/LPDDR3/DDR4完整的解决方案
PWM转换器 (VDDQ)
►100μA低静电供应电流@S3模式
►ACOT^TM模式提供快速瞬态响应
►支持MLCC输出电容
►集成低导通电阻 MOSFET
17mΩ高侧MOSFET
4.5mΩ低侧MOSFET
►0.6~1.5V可调节输出范围 : 1.5V (DDR3), 1.35V (DDR3L), 1.2V (LPDDR3) 和 1.2V (DDR4)
►4.5~23V电池输入范围
►500kHz开关频率
►电阻可调节的谷底电流限制
►过压/欠压保护
►内部电压斜坡软启动
►电源良好信号指示
1.5A LDO (VTT)
►具有1.5A电流吐纳能力
►LDO 输入可用于优化功率耗损
►仅需要10μF陶瓷输出电容
►集成分压器使 VTT 追踪 1/2 VDDQ
►VTT电压精准度±20mV
►支持高阻状态的S3及软关机的 S4/S5
追踪模式的放电控制
热始能覆晶封装(FC)用于12A VDDQ 转换器和1.5A VTT LDO
符合RoHS规范，不含卤素
