2A, 18V, 1.2MHz同步降壓型DC/DC轉換器

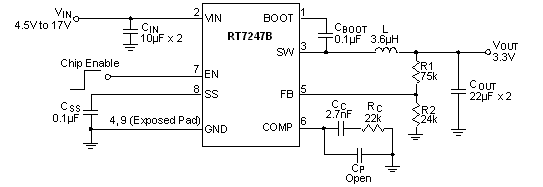

RT7247B

RT7247B 為高效率的單片式同步降壓型DC/DC轉換器，輸入電壓範圍從4.5V至18V，輸出電流至2A。RT7247B的電流模式架構與外部的補償機制可因應大範圍的輸入與負載變化的暫態響應進行最佳化的補償。逐週期形式的限流機制可在輸出短路時提供電路保護作用，緩啟動機制則可消除啟動瞬間的輸入電流湧浪的問題。此外RT7247B提供低電壓保護與熱關斷保護功能，低電流(<3μA)關機模式則可斷開與輸出的連接，實現簡易的電池供電系統中的電源管理。RT7247B採用SOP-8(裸露焊腳)的封裝規格。

應用

無線傳輸設備的 AP
路由器
數位視訊轉換盒(STB)
工業、商用的低功率電源系統
液晶螢幕於與電視
綠能電器產品與相關應用裝置
高效能DSP負載條件操作的應用

主要規格

	RT7247B
Status	Active
Vin (min) (V)	4.5
Vin (max) (V)	18
Number of Outputs	1
Vout (min) (V)	0.8
Vout (max) (V)	12
Output Adj. Method	Resistor
Iout (max) (A)	2
Current Limit (typ) (A)	4
Freq (typ) (kHz)	1200
Ext Sync	No
Ron_HS (typ) (mOhm)	150
Ron_LS (typ) (mOhm)	130
Iq (typ) (mA)	0.8
Features	Adjustable Soft-Start;Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;Force PWM;OCP;OTP;Stable with Ceramic Capacitor;UVP
Package Type	PSOP-8
