含 3.3V 線性穩壓器的 23V, 6A, 500kHz, ACOT^® 同步 Buck 轉換器

RT7290A

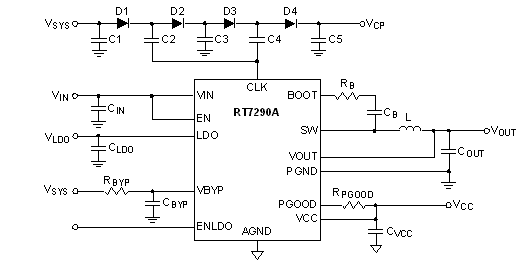

RT7290A 是採用 ACOT^® 控制架構的同步 Buck 轉換器，無需使用外部補償元件即可擁有極快的瞬態回應特性。它可在 5V~23V 輸入電壓範圍內工作，且另有一個 3.3V 的線性穩壓器輸出和一個可以驅動外部電荷泵電路的 300kHz 時鐘信號輸出，過流保護、欠壓保護、過壓保護等完整的保護特性也包含其中，還有 1.5ms 的軟啟動設計和開漏 Power Good 指示信號輸出。

應用

可擕式電腦
平板電腦
網路設備
伺服器
視頻錄影機
平板電視和監視器
分散式電源系統

主要規格

	RT7290A
Status	Active
Vin (min) (V)	5
Vin (max) (V)	23
Number of Outputs	1
Vout (min) (V)	3.267
Vout (max) (V)	3.333
Output Adj. Method	Fixed
Iout (max) (A)	6
Current Limit (typ) (A)	9.5
Freq (typ) (kHz)	500
Ext Sync	No
Ron_HS (typ) (mOhm)	31
Ron_LS (typ) (mOhm)	20
Iq (typ) (mA)	0.1
Features	ACOT Control;Built-in Bootstrap Switch;COT Control;Cycle-by-Cycle Current Limit;Diode Emulation Mode;Enable Input;Fast Transient Response;Internal Compensation;Low Dropout;OCP;OTP;OVP;Power Good;SCP;Stable with Ceramic Capacitor;UVP
Package Type	UQFN3x3-16(FC)
