3A, 17V 電流模式控制同步降壓型 DC-DC 轉換器

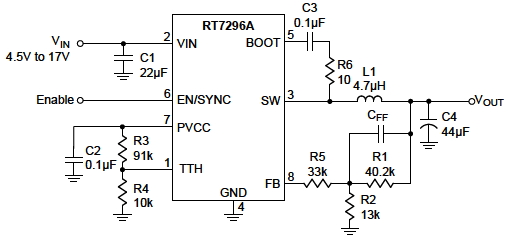

RT7296A

RT7296A為高效率，電流模式操作的同步降壓型DC-DC轉換器，輸入電壓範圍4.5V至17V，輸出電流可達3A。內部整合的高端80mΩ與低端30mΩ導通阻的MOSFET可達到高轉換效率。電流模式操作提供快速的暫態響應與內部的補償架構，RT7296A提供TTH引腳，用於調整從PSM到PWM的轉換點，以平衡效率和輸出紋波。逐週期形式的限流機制可在輸出短路時提供電路保護作用。RT7296A提供完整的保護功能，包括輸入低電壓閂鎖、輸出低電壓保護、過電流保護與過熱關機保護。另可藉由EN/SYNC腳位訊號調整PWM操作頻率。RT7296A支援TSOT-23-8 (FC) 包裝。

應用

工業、商用的低功率電源系統
電腦周邊設備產品
液晶螢幕與電視產品
數位視訊轉換盒(STB)

主要規格

	RT7296A
Status	Active
Vin (min) (V)	4.5
Vin (max) (V)	17
Number of Outputs	1
Vout (min) (V)	0.807
Vout (max) (V)	5
Output Adj. Method	Resistor
Iout (max) (A)	3
Current Limit (typ) (A)	5
Freq (typ) (kHz)	500
Freq (min) (kHz)	200
Freq (max) (kHz)	2000
Ext Sync	Yes
Ron_HS (typ) (mOhm)	80
Ron_LS (typ) (mOhm)	30
Iq (typ) (mA)	0.8
Features	Built-in Bootstrap Switch;Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;External Synchronization;Internal Compensation;OCP;OTP;Selectable (PSM or PWM);Stable with Ceramic Capacitor;UVP
Package Type	TSOT-28(FC)
