RT8005

1A, 2MHz 同步降壓型 DC/DC 轉換器

RT8005
New 聯絡我們

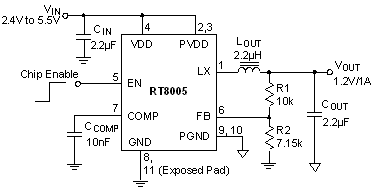

RT8005為內建P-通道 與 N-通道 功率級MOSFET 開關元件的PWM同步降壓型DC/DC轉換器，輸入範圍2.4V至5.5V，可輸出電流達1A，可調輸出電壓最低可至0.5V。RT8005適用于由單一鋰電池或鎳氫/鎳鎘電池供電的可攜式電子裝置。RT8005由於操作在PWM固定2MHz的切換頻率，可適用較小的 CIN, COUT 電容與電感元件的設計，並內建兩組低RDS(ON) 分別為高端230mΩ 與低端180mΩ 的MOSFET開關元件，減少電路板中所需的設計面積，只需加入電阻、電容與一個電感元件即可完成設計，另包含內建的緩啟動機制、電路致能控制、過熱與過電流保護等功能。RT8005採用小型可節省電路設計面積的VDFN-10L 3x3的封裝。

應用

  • Battery-Powered Equipments
  • Low Power CPU and DSP Supplies
  • Digital Cameras and Hard Disks
  • Protable Instruments and Notebook Computers
  • Celluar Phones, PDAs, and Handheld PCs
  • USB-Based DSL Modems and Other Network Interface Cards

主要規格

RT8005
Status NRND
Vin (min) (V) 2.4
Vin (max) (V) 5.5
Number of Outputs 1
Vout (min) (V) 0.5
Vout (max) (V) 5.5
Output Adj. Method Resistor
Iout (max) (A) 1
Current Limit (typ) (A) 1.8
Freq (typ) (kHz) 2000
Ext Sync No
Ron_HS (typ) (mOhm) 230
Ron_LS (typ) (mOhm) 180
Iq (typ) (mA) 0.2
Features 100% Duty Cycle;Current Mode Control;Enable Input;OCP;Stable with Ceramic Capacitor

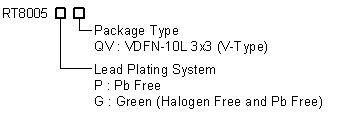

Package Type VDFN3x3-10

關鍵特性

  • 2.4V 至 5.5V輸入電壓範圍

  • 0.5V 至VIN可調輸出電壓範圍

  • 1A輸出電流

  • 高精確度的參考電壓: 0.5V (± 1.5%)

  • 轉換效率高達90%

  • 靜態電流: 200μA

  • 內建兩組低RDS(ON)的MOSFET開關元件:高端230mΩ 與低端180mΩ

  • PWM電流模式操作

  • 固定操作頻率: 2MHz

  • 近100%的責任週期操作允許輸出低壓降轉換

  • 內建的緩啟動機制

  • 不需外接蕭特基二極體

  • 具過熱與過電流保護機制

  • 採用小型的VDFN-10L 3x3的封裝

  • 符合RoHS規範與100%的引腳無鉛特性
