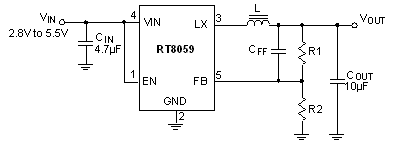

1A, 1.5MHz 同步降壓型 DC/DC 轉換器

RT8059為高效率脈波寬度調變(PWM)的降壓型 DC/DC 轉換器。輸入範圍2.8V 至5.5V時，輸出電流可達1A。RT8059適用于由單一鋰電池供電的可攜式電子裝置，例如行動電話、PDA與掌上型裝置。內部的低R_DS(ON)同步整流元件降低了操作在PWM模式的的導通損耗，且不需外加蕭特基二極體於實際設計中。當電感電流降低進入PWM不連續導通模式時，RT8059自動關閉同步整流開關以增加在輕載情形的效率。當PWM操作時無法藉由連續導通上端P-MOSFET來調節輸出電壓至設定的穩定值時，RT8059進入低壓降模式。當EN腳位為低電位時，進入關機模式，消耗電流小於0.1μA。由於操作在固定頻率1.5MHz，可由較小封裝的元件進行濾波設計得到較平滑的切換漣波。採用TSOT-23-5的小型封裝可應用於較小的PCB面積設計中。其它的特色中包括緩啟動、具2%精確率的內部低參考電壓、過溫保護與過電流保護等機制。
