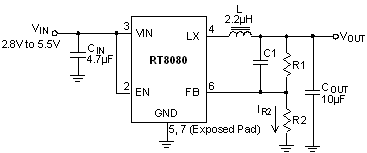

RT8080

1A, 1.5MHz 同步降压型 DC/DC 转换器

RT8080
New

RT8080为高效率脉波宽度调变(PWM)的双通道同步降压型 DC/DC 转换器。输入范围2.8V 至5.5V时，输出电流可达1A。RT8080适用于由单一锂电池供电的可携式电子装置，例如移动电话、PDA、PC WLAN卡与掌上型装置。RT8080提供了两种操作模式:PWM/低压降自动切换模式与关机模式。内部的低RDS(ON)同步整流元件降低了操作在PWM模式的的导通损耗，不需外加萧特基二极管于实际设计中。RT8080当PWM操作时无法连续导通上端P-MOSFET时，进入低压降模式。当EN脚位为低电位时，进入关机模式，此时电流消耗小于0.1μA。由于操作在恒定频率1.5MHz，切换纹波可由较小封装的元件进行滤波设计，RT8080采用WDFN-6L 2x2的封装，可应用于小PCB的应用。其他功能包含软启动、2%精确度的参考电压、过热保护和过电流保护。

应用

  • 手机
  • 无线和DSL调制解调器
  • MP3拨放器
  • 便携设备

主要规格

RT8080
Status EOL
Vin (min) (V) 2.8
Vin (max) (V) 5.5
Number of Outputs 1
Vout (min) (V) 0.6
Vout (max) (V) 5.5
Output Adj. Method Resistor
Iout (max) (A) 1
Current Limit (typ) (A) 1.5
Freq (typ) (kHz) 1500
Ext Sync No
Ron_HS (typ) (mOhm) 250
Ron_LS (typ) (mOhm) 250
Iq (typ) (mA) 0.078
Features Current Mode Control;Enable Input;Force PWM;Internal Compensation;OCP;OTP;Stable with Ceramic Capacitor
Package Type WDFN2x2-6

关键特性

  • 2.8V至5.5V的输入电压范围

  • 可调输出范围：0.6V至VIN

  • 1A输出电流

  • 效率达95%

  • 不需外加萧特基二极管

  • 1.5MHz 定频PWM操作

  • 6-接脚 的WDFN 封装

  • 符合RoHS规范与无卤特性
