6V, 2A, 1MHz, CMCOT 同步 Buck 轉換器

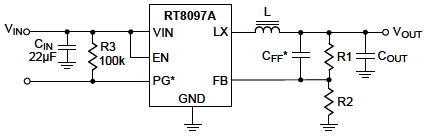

RT8097A

RT8097A是簡單易用的2A同步Buck轉換器，輸入電壓範圍為2.7V至6V，內建高精準度0.6V參考電壓源，集成低R_DS(ON) MOSFET功率開關，轉換效率高，採用SOT-23-5和SOT-23-6封裝。
RT8097A採用電流模式固定導通時間 (CMCOT) 控制架構，具有超快速瞬態回應能力，週邊元件少，在各種工作條件下的工作頻率保持基本恒定，以自動PSM工作方式在輕載運行時保持高效率。
RT8097A採用下橋開關電流檢測方式進行過流保護，性能強勁，以逐週期電流保護方式實現輸出短路、超載或電感飽和等嚴重情形下的器件保護。有內部可調的軟啟動功能避免輸入端電流衝擊，有輸入欠壓鎖定保護、輸出欠壓保護和過熱保護 (熱關機) 等功能確保各種情形下的安全工作。

應用

STB、纜線數據機和xDSL平臺
液晶電視機和各類電錶
通用負載點調節器
物聯網設備

主要規格

	RT8097A
Status	Active
Vin (min) (V)	2.7
Vin (max) (V)	6
Number of Outputs	1
Vout (min) (V)	0.6
Vout (max) (V)	3.4
Output Adj. Method	Resistor
Iout (max) (A)	2
Current Limit (typ) (A)	3.1
Freq (typ) (kHz)	1000
Ext Sync	No
Ron_HS (typ) (mOhm)	100
Ron_LS (typ) (mOhm)	70
Iq (typ) (mA)	0.022
Features	Cycle-by-Cycle Current Limit;Enable Input;Internal Compensation;OCP;OTP;OVP;PSM;Power Good;Stable with Ceramic Capacitor;UVP
Package Type	SOT-25;SOT-26
