5A, 24V, 570kHz 同步降壓型 DC/DC 轉換器

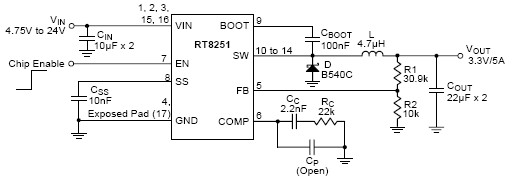

RT8251

RT8251為內建功率級MOSFET的DC/DC單晶片轉換器，可在寬輸入電壓範圍內達到5A的連續電流輸出，並具有良好的負載與電源電壓調節率，電流模式操作提供快速的暫態回應與簡易的迴路穩定架構。此外並提供了逐週期形式的限流機制與熱關斷保護功能，操作于關機模式時，只有25μA的低電流消耗。另可藉由所自行設計的緩啟動機制，降低啟動時產生過大的輸入電湧與輸出電壓峰值。RT8251只需要少數的外部元件，並支援WQFN-16L 3x3 與SOP-8 (裸露焊盤) 兩種封裝。

應用

Distributed Power Systems
Battery Charger
DSL Modems
Pre-regulator for Linear Regulators

主要規格

	RT8251
Status	Active
Vin (min) (V)	4.75
Vin (max) (V)	24
Number of Outputs	1
Vout (min) (V)	0.8
Vout (max) (V)	15
Output Adj. Method	Resistor
Iout (max) (A)	5
Current Limit (typ) (A)	6.8
Freq (typ) (kHz)	570
Ext Sync	No
Ron_HS (typ) (mOhm)	70
Ron_LS (typ) (mOhm)	15
Iq (typ) (mA)	0.8
Features	Adjustable Soft-Start;Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;Force PWM;OCP;OTP;Stable with Ceramic Capacitor;UVP
Package Type	PSOP-8;WQFN3x3-16
