5A, 32V, 500kHz 降压型 DC/DC 转换器

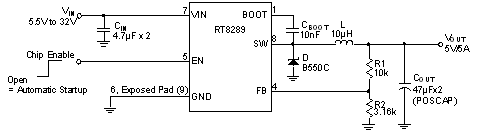

RT8289

RT8289为内置功率开关元件的降压型转压器，可在宽输入电压范围内达到5A的的连续电流输出，并具有良好的负载与电源电压调节率，电流模式操作提供快速的瞬时响应与简易的回路稳定架构。RT8289并提供了逐周期形式的限流机制与热关断保护功能，操作在关机模式时，转换器只有25µA的低电流消耗。RT8289只需要少数的外部元件，提供更便利轻巧的应用方案。RT8289采用SOP-8 (裸露焊盘)的封装规格。

应用

Distributive Power Systems
LCD TV
DSL Modems
Pre-regulator for Linear Regulators
Battery Charger

主要规格

	RT8289
Status	Active
Vin (min) (V)	5.5
Vin (max) (V)	32
Number of Outputs	1
Vout (min) (V)	1.222
Vout (max) (V)	26
Output Adj. Method	Resistor
Iout (max) (A)	5
Current Limit (typ) (A)	6.8
Freq (typ) (kHz)	500
Ext Sync	No
Ron_HS (typ) (mOhm)	100
Iq (typ) (mA)	0.8
Features	Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;Force PWM;Internal Compensation;OCP;OTP;Stable with Ceramic Capacitor;UVP
Package Type	PSOP-8
