1.5A, 17V, 340/800kHz 同步 Buck 轉換器

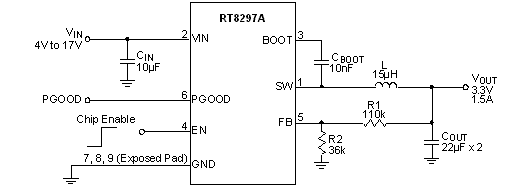

RT8297A/RT8297B

RT8297A/B系列為高效率的同步Buck轉換器，工作頻率為340kHz/800kHz，在4V至17V的輸入電源範圍可提供最高為1.5A的輸出電流。RT8297A/B採用電流模式架構，可優化瞬態回應的特性。逐週期電流限制保護元件免受輸出短路影響；軟啟動功能可在啟動過程中消除輸入端電流衝擊。故障保護包括輸出欠壓保護、輸出過壓保護、過熱保護。低電流消耗(<5μA)之電源關機模式會將輸出關閉，有助於電池供電系統的電源管理。RT8297A/B支持WDFN-8L 2x2的封裝規格。

應用

工商業低功率系統
電腦週邊
液晶顯示器和電視機
節能電器
高性能DSP、FPGA、ASIC的負載點調節器

主要規格

	RT8297A	RT8297B
Status	Active	Active
Vin (min) (V)	4	4
Vin (max) (V)	17	17
Number of Outputs	1	1
Vout (min) (V)	0.8	0.8
Vout (max) (V)	12	12
Output Adj. Method	Resistor	Resistor
Iout (max) (A)	1.5	1.5
Current Limit (typ) (A)	3	3
Freq (typ) (kHz)	340	800
Ext Sync	No	No
Ron_HS (typ) (mOhm)	145	145
Ron_LS (typ) (mOhm)	140	140
Iq (typ) (mA)	0.6	0.6
Features	Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;Force PWM;Internal Compensation;OCP;OTP;OVP;Power Good;Stable with Ceramic Capacitor;UVP	Current Mode Control;Cycle-by-Cycle Current Limit;Enable Input;Force PWM;Internal Compensation;OCP;OTP;OVP;Power Good;Stable with Ceramic Capacitor;UVP
Package Type	WDFN2x2-8	WDFN2x2-8
