Intel CPU ICL/TGL 用單相同步 Buck 控制器

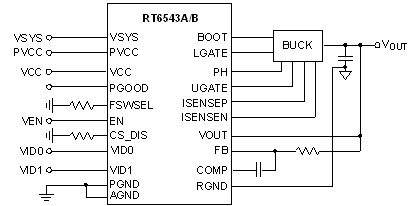

RT6543A/RT6543B

RT6543A/B 是用於將電池高電壓轉換為低電壓為 CPU 內核、I/O 介面和記憶體等供電的高效同步 Buck 控制器，具有轉換效率高、瞬態回應特性好、輸出精度高等特性。通過控制 VID1、VID0 端的狀態，RT6543A/B 的輸出電壓可在 0V~1.8V 間進行調節。
與傳統的電流模式控制架構不同，RT6543A/B 無需使用電阻進行電流檢測以提高轉換效率。它具有驅動同步整流 MOSFET 開關的能力，在輕載條件下又可進入二極體模擬模式以降低損耗。它還具有欠壓鎖定、過壓保護、欠壓保護、過熱保護和電流限制保護功能。其封裝形式為 WQFN-20L 3x3。

應用

筆記型電腦
CPU/GPU內核電源
晶片組、記憶體電源
通用DC-DC電源調節器

主要規格

	RT6543A	RT6543B
Status	Active	Active
Vs (typ) (V)	5	5
Vin (min) (V)	3	3
Vin (max) (V)	24	24
Vout (min) (V)	1.1	1.1
Vout (max) (V)	1.8	1.8
Output Adj. Method	Fixed	Fixed
Accuracy (+/- %)	1	1
Freq (typ) (kHz)	600	600
Freq (min) (kHz)	400	400
Freq (max) (kHz)	800	800
Iq (typ) (mA)	0.3	0.3
Ext Sync	No	No
Features	Adjustable Current Limit;Adjustable Frequency;Built-in Bootstrap Switch;COT Control;Cycle-by-Cycle Current Limit;DCR Current Sense;Diode Emulation Mode;Droop Control;Droop Control;Enable Input;Fast Transient Response;OCP;OVP;Power Good;UVP	Adjustable Current Limit;Adjustable Frequency;Built-in Bootstrap Switch;COT Control;Cycle-by-Cycle Current Limit;DCR Current Sense;Diode Emulation Mode;Droop Control;Droop Control;Enable Input;Fast Transient Response;OCP;OVP;Power Good;UVP
Package Type	WQFN3x3-20	WQFN3x3-20

關鍵特性

高效降壓 DC/DC 控制器
內建參考電壓精度：1%
輸出電壓 2 位元可程式設計
工作頻率可調
輸入電壓範圍：3V~24V
內建軟啟動減少電流衝擊
可驅動大型同步整流 MOSFET
Power Good 指示
逐週期電流限制
過熱關機RT6543A：VID改變時，輸出電壓按設定速度變化至新值
RT6543B：VID改變時，輸出電壓自然變化至新值
