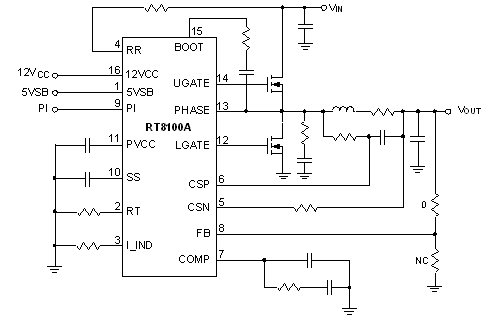

RT8100A

同步降压型 DC/DC PWM 控制器+双电压控制模式

RT8100A
New

RT8100A是为一款具有许多创新功能的DC/DC同步降压PWM控制器。采用立锜的创新设计的模拟电流模式进行电流检测以及具有可调软启动、自由运行、可调操作频率调节运行和始能等功能，可适用于各种不同的应用。12V + 12V自举驱动器能驱动高达20A的输出电流，并且采用准确的DCR电流检测架构。RT8100A提供部分针对特殊应用的功能，如双VCORE控制模式，包括tracking和stand-alone mode、输出电流指示。RT8100A提供VQFN-16L 3x3封装。

应用

  • 主板内存和核心电源
  • 中高阶显示适配器和记体体核心电源
  • 服务器、笔记本电脑、微系统

主要规格

RT8100A
Status NRND
Recommended Alternative  RT8120E/RT8120F
Vs (typ) (V) 12
Vin (min) (V) 2.5
Vin (max) (V) 12
Vout (min) (V) 0.8
Vout (max) (V) 3.3
Output Adj. Method Resistor
Accuracy (+/- %) 1.5
Freq (typ) (kHz) 200
Freq (min) (kHz) 50
Freq (max) (kHz) 1000
Iq (typ) (mA) 10
Ext Sync No
Features Adjustable Frequency;Adjustable Soft-Start;Built-in Bootstrap Switch;DCR Current Sense;Force PWM;OCP;SCP;Voltage Mode Control
Package Type VQFN3x3-16

关键特性

  • 模拟电流模式设计

  • 开关电源：2.5V至12V

  • 输出电压范围：0.8V至3.3V

  • 可调VIN 前馈斜坡斜率

  • 可调操作频率

  • 精准的核心调节

  • 精准的DCR电流检测

  • ±1.5% 系统准确度

  • 输入电压；12V和5V Bias

  • 始能功能

  • 符合 RoHS 标准及100%不含铅

  • 输出电流保护

  • 外部软启动设定

  • 操作频率最高可达1.0MHz

  • 双模式电压控制

  • Tracking Mode

  • Stand-Alone Mode

  • 输出电流指示

  • 16-脚位VQFN封装
