单相同步 Buck PWM 控制器

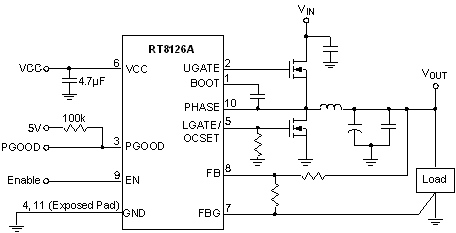

RT8126A/RT8126B/RT8126C

RT8126A/B/C 是用于笔记本电脑中将电池高电压转换为低压 CPU 内核、I/O 和内存芯片所使用的电源的 PWM 控制器，其转化效率高，输出电压精度高，具有卓越的瞬态回应特性。它所采用的恒定导通时间 PWM 控制架构赋予其在维持相对恒定的工作频率情况下在宽阔的输入/输出电压比下自由运作的能力，并且能在负载发生瞬态变化时具有 100ns 的实时回应能力。RT8126A/B/C 抛弃了传统电流模式 PWM 控制器中使用电阻进行电流检测的方式，降低了成本，提高了效率。由于具备驱动大功率同步整流 MOSFET 的能力，其效率也得到了改善。为了消除音频应用中的音频噪声，RT8126B 提供了音频避开模式，它可将开关工作频率维持在 25kHz 以上。RT8126A/B/C 的最低输出电压为 0.6V。

应用

芯片组/RAM 电源
通用大功率 DC/DC 调节器

主要规格

	RT8126A	RT8126B	RT8126C
Status	Active	Active	Active
Vs (typ) (V)	12;5	12;5	12;5
Vin (min) (V)	2.5	2.5	2.5
Vin (max) (V)	24	24	24
Vout (min) (V)	0.6	0.6	0.6
Vout (max) (V)	5	5	5
Output Adj. Method	Resistor	Resistor	Resistor
Accuracy (+/- %)	1	1	1
Freq (typ) (kHz)	300	300	300
Freq (min) (kHz)	270	270	270
Freq (max) (kHz)	330	330	330
Iq (typ) (mA)	0.5	0.5	0.5
Ext Sync	No	No	No
Features	COT Control;Enable Input;Fast Transient Response;OCP;OVP;PSM;Power Good;UVP	COT Control;Enable Input;Fast Transient Response;OCP;OVP;PSM;Power Good;UVP	COT Control;Enable Input;Fast Transient Response;Force PWM;OCP;OVP;Power Good;UVP
Package Type	WDFN3x3-10	WDFN3x3-10	WDFN3x3-10

关键特性

VCC 工作电压范围：4.5V~13.2V
VOUT 电压范围：0.6V~5V
功率级输入电压范围：2.5V~24V
关机电流 <10μA
300kHz 固定工作频率
支持二极管仿真模式（RT8126A）
支持音频避开模式（RT8126B）
VIN 检测
LGATE 过流设定（LGOCS）
Power Good 指示
内嵌自举开关
下桥电流检测用于电流限制
1% 精度 V_REF=0.6V
使能控制
查分输出检测
OVP/UVP/OTP/Pre-OVP/OCP
