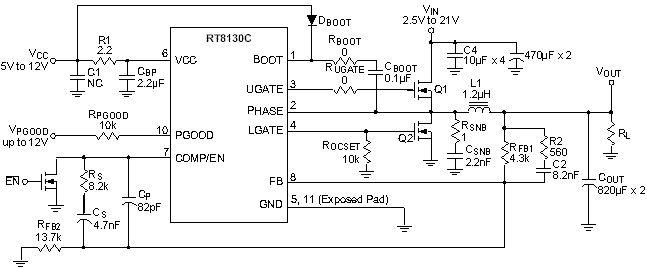

RT8130C

12V 节能电压模式同步 Buck PWM 控制器

RT8130C
New

RT8130C 是 5V/12V 供电的单相同步 Buck 控制器，采用 Green Voltage Mode(GVM™)控制架构，可在轻载条件下自动进入二极管仿真模式，并以固定导通时间的 PFM 模式降低开关切换频率，从而达成提升转换效率的效果。当负载电流增加以后，即退出二极管仿真模式而进入固定频率的 PWM 模式而工作在连续导通状态。
其集成化的 MOSFET 驱动器具有高驱动能力，支持高达 12V 的驱动以满足大电流应用的需要。它采用无损耗的下桥 MOSFET RDS(ON) 电流检测技术实现过流保护，其保护阈值可通过 LGATE 引脚进行设定（LGOCS）。此外，它还具有 Power Good 指示、使能/禁止控制和内部的软启动设计，具有完整的保护功能对功率级进行保护，是具有极高性价比的高效电源转换器件，其封装为 WDFN-10L 3x3。

应用

  • 主板内存/芯片组电源
  • 显卡 GPU/RAM 电源
  • 低压、大电流 DC/DC 调节器

主要规格

RT8130C
Status Active
Vs (typ) (V) 12;5
Vin (min) (V) 2.5
Vin (max) (V) 21
Vout (min) (V) 0.8
Output Adj. Method Resistor
Accuracy (+/- %) 0.875
Freq (typ) (kHz) 300
Iq (typ) (mA) 2
Ext Sync No
Features Adjustable Current Limit;Cycle-by-Cycle Current Limit;Diode Emulation Mode;Enable Input;OCP;OVP;PSM;Power Good;UVP;Ultrasonic Mode Control;Voltage Mode Control
Package Type WDFN3x3-10

关键特性

  • 节能电压模式 Green Voltage Mode (GVM™) 控制架构

  • 轻载效率高

  • 5V至12V驱动器电压

  • 内嵌高驱动能力N-MOSFET栅极驱动器

  • 内部300kHz固定频率震荡器

  • 最大88% PWM 责任周期

  • 电源良好指示

  • 使能/禁止控制

  • 自我调整零电流检测

  • 内置软启动

  • 采用无损低侧MOSFET RDS(ON)电流检测技术的过电流保护

  • LGATE过电流设定(LGOCS)

  • OCP, UVP, OVP, OTP, UVLO

Datasheet

DS8130C-00.pdf

Datasheet

DS8130C-00.pdf

RT8130CGQW
Package Type:WDFN3x3-10
