同步降壓型 DC/DC 轉換器 MOSFET 驅動器

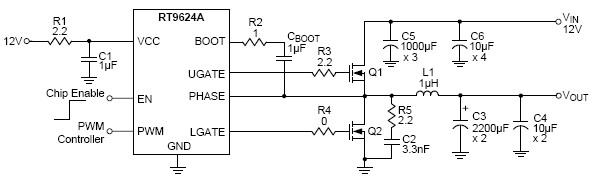

RT9624A 是專為一般 MOSFET 驅動的應用和高性能 CPU VR 驅動能力設計的高頻、同步整流的單相 MOSFET 驅動器。RT9624A 可提供 4.5V 到 13.2V 的VCC 。適用的功率級VIN範圍為 5V 至 24V 。RT9624A 內置一個內部電源開關來代替外部靴帶式二極體。RT9624A 開關頻率最高可達 500kHz ，且同時具有 UGATE 和 LGATE 的驅動電路，能支援同步整流 DC/DC 轉換器的應用。擊穿保護 (Shoot Through Protection) 是用來防止上下橋間功率開關的擊穿現象。RT9624A 具有三態 PWM 輸入、關機和 EN 輸入關機功能，可以強制驅動器輸出低的 UGATE 和 LGATE 信號。RT9624A 封裝為小尺寸 8 引腳封裝，封裝類型有：SOP- 8、SOP- 8 (裸露焊盤) 和 WDFN-8L 3x3 封裝。
