RT4720AC

AMOLED用3路DC-DC轉換器

RT4720AC
New

RT4720AC是整合了三個DC-DC轉換器的AMOLED用電源IC，含有2組升壓電路和一組反相電路，分別為AMOLED顯示器提供其需要的正負電壓。
於可擕式應用而言，板面空間和效率總是處於關注的焦點上，高頻工作的RT4720AC容許使用低感量的電感器以實現板面空間的節約。它的負壓輸出和AVDD輸出電壓是可由MCU通過單線 (SWIRE引腳) 通訊來進行程式控制的，輸出負壓的範圍為-1.4V至-5.4V，AVDD輸出電壓的範圍是5.8V至7.9V。它還具有OTP、SCP、UVLO和過流保護功能，使用了WQFN-16L 3x3封裝。

應用

  • 手機
  • 數位相機
  • PDA和智慧型手機
  • 可攜式設備

主要規格

RT4720AC
Status EOL
Vin (min) (V) 2.9
Vin (max) (V) 4.5
Number of Channels 3
Number of Buck Converters 0
Number of Boost Converters 2
Number of Negative Outputs 1
Number of LED Drivers 0
Number of LDO Regulators 0
Application OLED for Mobile
Features Current Mode Control;Cycle-by-Cycle Current Limit;Fast Transient Response;Internal Compensation;OCP;SCP

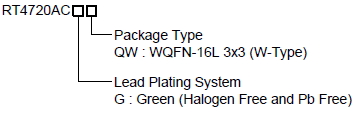

Package Type WQFN3x3-16

關鍵特性

  • Boost轉換器輸出AVDD正壓的電壓範圍是5.8V至7.7V

  • Boost轉換器提供給AMOLED的電源電壓是4.6V

  • 反相轉換器提供給AMOLED的負壓範圍是-1.4V至-5.4V

  • 供給AMOLED的正負壓都具有高達300mA的負載能力

  • AVDD固定5.8V或7.7V輸出電壓的最大輸出電流可達50mA

  • 典型效率峰值：90% (40mA至150mA)

  • PWM模式的工作頻率為1.5MHz

  • 輸出電壓精準度高

  • 極佳的線路、負載瞬變回應特性

  • 極佳的線路、負載調節性能

  • 通過SWIRE引腳即可對負壓和AVDD輸出電壓進行程式控制

  • 有快速輸出端放電功能

  • 關機模式下的電流消耗小於1μA

  • 有內部軟起動限制浪湧電流

  • 過熱保護 (OTP)

  • 過流保護 (OCP)

  • 短路保護 (SCP)
