RT9045

1.8A 总线终端调节器

RT9045
New

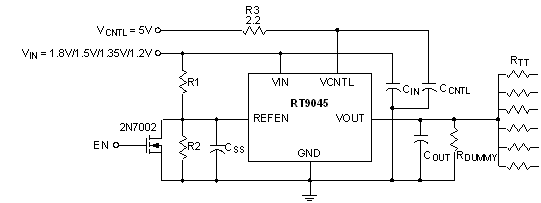

RT9045 是简易的、具有成本效益的高速线性稳压器，设计用于生成符合 DDR 内存系统需求的总线终端电压，具有 1.8A 电流吐纳能力，输出误差在 20mV 以内。它的输出电压可以紧密跟踪 VDDQ / 2，这只需要两只分压电阻的配合；也可以强制性地在 REFEN 端加入希望的电压，使之成为跟踪的目标。
RT9045 采用了高速差分放大器，可对输入、负载的瞬变提供超快的响应。此外，它还具有初始片电压偏移量极低、负载调节性能极好、双向的电流限制和过热关机保护等特性。

应用

  • 台式计算机、笔记本电脑和工作站
  • 图形适配器内存终端
  • 机顶盒，数字电视，打印机
  • 嵌入式系统
  • 动态终端总线
  • DDR 内存系统

主要规格

RT9045
Status Active
Memory Supported DDRI;DDRII;DDRIII;DDRIV;LPDDRIII
Vin (min) (V) 1
Vin (max) (V) 5.5
VTT Output Tolerance (max) (+/- mV) 13
Isource/Isink (max) (A) 3.5
Standby Current (typ) (mA) 0.02
Features Enable Input;OCP;Stable with Ceramic Capacitor
Package Type PSOP-8

关键特性

  • DDR VTT 应用的理想选择

  • 电流吐纳能力：
    ►DDRII 1.8A @ VIN = 1.8V
    ►DDRIII 1.5A @ VIN = 1.5V
    ►LPDDRIII 1.2A @ VIN = 1.35V
    ►DDRIV 1.2A @ VIN = 1.2V

  • 集成功率 MOSFET

  • 为 DDR 内存接口提供终端电压

  • 可配合陶瓷输出电容稳定工作

  • 全负载范围内保持高精度电压输出

  • 外围组件少

  • 以高阻关机状态支持 RAM 挂起功能

  • 电流限制保护

  • 过温保护

  • 符合 RoHS 规范，不含卤素

Datasheet

DS9045-05.pdf

Datasheet

DS9045-05.pdf

RT9045GSP
Package Type:PSOP-8
