2A DDR 匯流排終端電壓調節器

RT9173C

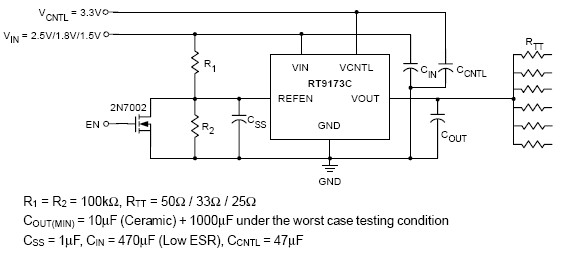

RT9173C 是簡單好用、性價比高的高速線性調節器，被設計用於為符合 JEDEC SSTL_2 和 SSTL_18 規範的 DDR 記憶體系統或具有 HSTL 、 SCSI-2 和 SCSI-3 等介面的設備生成終端匹配電壓。該調節器具有在 40mV 電壓誤差範圍內動態吸入或是釋出 2A 電流的能力，其輸出電壓能夠精確地跟蹤由兩隻外部電阻分壓器所形成的 1/2V_DDQ 電壓或是其它希望的電壓，該電壓經由 REFEN 引腳輸入至調節系統中。RT9173C 內部包含了一個高速查分運算放大器，這成為它對線路/負載瞬態過程的超快速回應的支撐。它的其它特性包括了超低偏移電壓、極好的負載調整特性、雙向電流限制和內置的熱關機保護。RT9173C 以 PSOP-8 的表面貼片封裝形式供貨。

應用

Desktop PCs, Notebooks, and Workstations
Graphics Card Memory Termination
Set Top Boxes, Digital TVs, Printers
Embedded Systems
Active Termination Buses
DDR-I, DDR-II and DDR-III Memory Systems

主要規格

	RT9173C
Status	NRND
Memory Supported	DDRI;DDRII;DDRIII
Vin (min) (V)	1.5
Vin (max) (V)	2.5
VTT Output Tolerance (max) (+/- mV)	20
Isource/Isink (max) (A)	2
Standby Current (typ) (mA)	0.05
Features	Enable Input;OCP
Package Type	PSOP-8

關鍵特性

DDR, DDR-II 和 DDR-III V_TT 應用的理想選擇
2A 電流吐納能力
集成功率 MOSFET
為 SSTL_2, SSTL_18, HSTL, SCSI-2 和 SCSI-3 介面生成終端匹配電壓
全負載範圍內的高精度輸出電壓
輸出由兩隻外部電阻調整
外部元件數量少
關機時對 RAM 的掛起狀態呈現為高阻輸出
電流限制保護
內置熱保護
PSOP-8 封裝
V_IN 和 V_CNTL 之間無電源時序問題
符合 RoHS 規範，完全無鉛
