RT1652 是符合 WPC Low Power V1.2 标准的无线电源接收器 IC，内部集成了同步全桥整流器、低压差调节器和完成控制和通讯的逻辑控制器，可接收来自相容 WPC 标准的无线发送器发出的交流电源信号并提供可达 5W 的输出功率，可作为电源供应器为手机或消费类设备充电。RT1652 的输出亦可直接与锂离子电池连接并工作于直充模式以电池充电流程（预充电/定电流/定电压）对电池进行充电，简化充电系统的设计并带来充电效率的提升。<br>RT1652 的逻辑控制器支援双向通讯，其中包括能以幅度键控调制方式向发送器发送信号。它也提供异物检测功能以符合 WPC V1.2 版本以后的要求，能将其接收到的功率资讯回馈给发送器以供其判断是否有异物出现在磁介面上，提高了安全级别。<br>RT162 能以可程式控制的方式动态调节整流器的输出电压以提高效率，使传输效率最大化。其电流限制可根据负载状况进行调节，可根据外接 NTC 电阻的回馈进行温度调节，还具有欠压闭锁保护、过压保护和过热保护等功能。

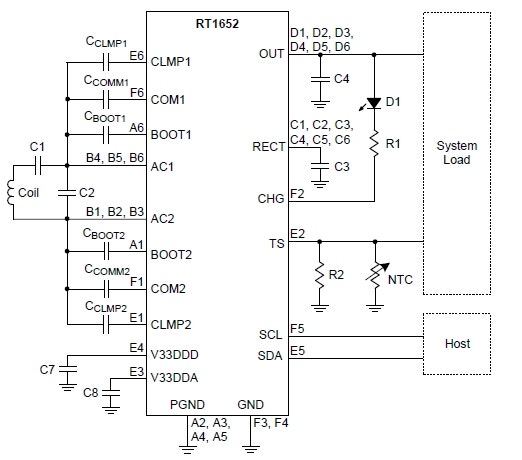

RT1652 电路图
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>符合 WPC Qi V1.3 无线电源接收器标准 </li><li>输出电压可程式控制设定于 3V-12V 以实现电池充电功能 </li><li>集成同步整流开关 <ul class="lv2"> <li></li><li>输出功率可达 5W </li><li>效率可达 96% </li><li>系统效率可达 80% </li><li>可根据负载状况进行同步整流操作 </li></ul> </li><li>可动态调节整流器输出电压以优化瞬态回应和转换效率 </li><li>接收功率计算精度高 <ul class="lv2"> <li></li><li>使用 12 位元 ADC进行电流、电压测量 </li><li>根据线圈功耗模型进行补偿优化 </li><li>自我调整功率偏差补偿 </li></ul> </li><li>逻辑控制器内含 277 位元组 MTP 记忆体 </li><li>支援双向通讯，用 ASK 调制回馈功率资讯 </li><li>可程式控制的温度控制 </li><li>可程式控制的充电状态资料包 </li><li>支援可定位的发送器 </li><li>支援使能、充电完成和故障控制输入 </li><li>接收器控制的 EPT 包 </li><li>过流限制 </li><li>过压保护 </li><li>过热关机保护 </li><li>2.8mm X 2.6mm 36 球 CSP 封装 </li><li>低高度（最大 0.5mm） </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher
RT1652 订购信息
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RT1652
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RT1652
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>蜂窝电话、智慧型电话、头戴式装置 </li><li>内嵌无线电源功能的电池包 </li><li>可擕式媒体播放机 </li><li>掌上型设备 </li><li>穿戴式设备 </li></ul></div>
