RT2855A/B 是集成了功率开关和同步整流器的高性能 650kHz 4A 降压转换器，它们采用了具有快速瞬态回应能力的先进的固定导通时间( ACOT<sup>®</sup> )控制架构，能与小容量的陶瓷输出电容配合稳定工作，无需使用复杂的外部补偿电路。其输入电压范围为 4.5V~18V ，输出电压可在 0.765V~7V 间可调。<br>立锜专有的 ACOT<sup>®</sup> 控制架构是对具有快速瞬态回应能力的 COT 架构的改良，使之具有了几乎固定的开关工作频率，与供电、负载和输出电压范围不再有关联。由于没有内部时钟，它对瞬变过程的回应几乎是即时的，其电感电流可以快速变化以维持输出电压的稳定，无需使用大型输出电容。RT2855A/B 在使用陶瓷输出电容时是稳定的，而且特别对此进行了优化。<br>借助 70mΩ 的开关和 30mΩ 的同步整流器，RT2855A/B 表现出卓越的转换效率，在各种应用中表现良好，在低输出电压和低责任周期的应用中的表现尤其突出。它具有逐周期电流限制、输入欠压锁定、外部可调软启动、输出欠压和过压保护和热关机保护等功能，可在各种工作条件下安全使用。<br>RT2855A 和 RT2855B 均使用了 WQFN-16L 3x3 的封装。在轻载条件下，RT2855B 采用连续切换的策略以避免可能的低频串扰，RT2855A 则进入节能的非连续操作模式以避免效率下降。

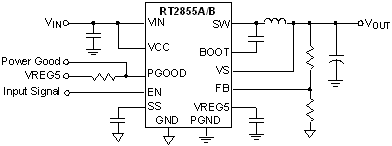

RT2855A/RT2855B 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>快速瞬态回应 </li><li>在所有负载条件下具有 650kHz 的稳定工作频率( RT2855B ) </li><li>在轻载条件下进入非连续操作模式( RT2855A ) </li><li>4A 电流输出能力 </li><li>先进的固定导通时间( ACOT<sup>®</sup> )控制架构 </li><li>针对陶瓷输出电容进行了优化 </li><li>输入电压范围：4.5V~18V </li><li>内建 70mΩ 开关和 30mΩ 同步整流器 </li><li>可调输出电压范围：0.765V~7V </li><li>外部可调、预偏置相容的软启动 </li><li>逐周期电流限制 </li><li>有输出放电功能可选 </li><li>输出过压和欠压关机保护 <ul class="lv2"> <li></li><li>锁定 (仅 RT2855ALGQW/RT2855BLGQW) </li><li>打嗝模式 (仅 RT2855AHGQW/RT2855BHGQW) </li></ul> </li><li>输入欠压锁定 </li><li>过热关机 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

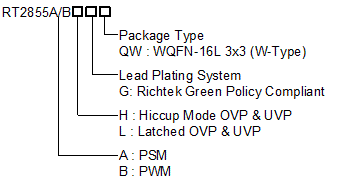

RT2855A/RT2855B 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT2855A/RT2855B
technicalDocumentMultipleTable
design-tools
RT2855A/RT2855B
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>工商业低功率系统 </li><li>电脑周边设备 </li><li>液晶显示器和电视 </li><li>节能电器设备 </li><li>高性能 DSP、FPGA 和 ASIC 供电 </li></ul></div>
