RT3602AC是一款符合IMVP8规范的CPU电源控制器，含有三个电压轨的控制器：一个MAIN VR的2/1相同步Buck控制器；一个辅助VR的单相同步Buck控制器；一个VCCSA VR的单相同步Buck控制器。RT3602AC采用G-NAVP<sup>TM</sup> (Green Native AVP) 控制架构，这是立锜专有的源于有限直流增益误差放大器的一种电流模式控制技术，可以非常容易地对输出电压随载下降的幅度进行调节以满足Intel CPU对自我调整电压定位 (Adaptive Voltage Positioning) 的需求。由于拥有G-NAVPTM控制技术，RT3602AC具有快速回应机制以便在负载发生瞬态变化时具有最优的AVP性能。RT3602AC支援在不同的工作状态之间切换时的模式转换功能，有一个串列的VID介面可用于它和符合IMVP8规范的CPU进行通讯联系，它可以快速、慢速和逐渐变化三种不同的转换速率支援VID跳变功能。由于使用G-NAVP<sup>TM</sup>架构，RT3602AC的工作频率会随着VID、负载和输入电压的不同而发生变化，进一步改善了它的效率表现，即使在CCM模式下也是如此。G-NAVP<sup>TM</sup>和CCRCOT (固定电流纹波COT) 技术的结合在整个输入、输出范围内提供了极佳的输出电压纹波表现。RT3602AC内建的高精度DAC将VID编码转换为0.25V至1.52V的输出电压，级差为5mV，它还内建了高精度的ADC来支援平台需要的设定功能，诸如快速回应的触发电平之类的设定均通过此部分完成。设定功能还支援两个电压轨的位址交换。RT3602AC可提供调节器输出准备好信号，具有完备的各种保护功能如过压保护、负压保护、过流保护和欠压锁定保护等。RT3602AC的封装形式为WQFN-52L 6x6。

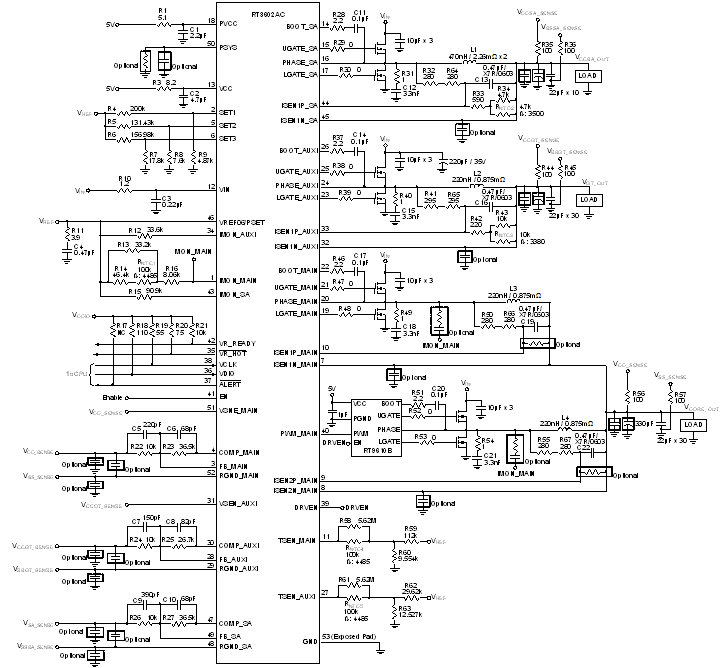

RT3602AC 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>Intel IMVP8串列VID介面相容的电源管理器 </li><li>由2/1相 (MAIN VR)、单相 (辅助VR)、单相 (VCCSA VR) PWM控制器构成 </li><li>每个控制器均含有一个MOSFET驱动器 </li><li>使用G-NAVP<sup>TM</sup>控制架构 </li><li>使用0.5%精度DAC </li><li>差分远端电压检测 </li><li>内建ADC供平台设定使用 </li><li>精确的电流平衡 </li><li>含系统温度补偿的AVP </li><li>无论多相或单相，轻载时进入二极体模拟模式 </li><li>快速瞬态回应 </li><li>输出就绪指示 </li><li>热遏制 </li><li>有电流监控输出 </li><li>过压保护、过流保护、负压保护、欠压锁定保护 </li><li>转换率设定/位址变化功能 </li><li>DVID加强 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

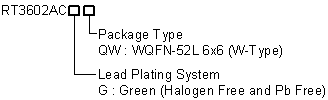

RT3602AC 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT3602AC
technicalDocumentMultipleTable
design-tools
RT3602AC
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>Intel IMVP8 CPU内核电源 </li><li>笔记型电脑、桌上型电脑、伺服器CPU内核供电 </li><li>支援AVP的降压转换器 </li></ul></div>
