RT3606BE是IMVP8相容的CPU电源控制器，包括两个电压轨：一个核心VR 3/2/1相同步降压控制器，和AXG VR 2/1相位同步降压控制器。RT3606BE采用了立锜专有的、基于有限直流增益补偿器的EA放大器电流模式控制的G-NAVP™ (Green-Native AVP) 控制技术，使之容易设置下垂以满足 Intel AVP（Active Voltage Positioning, 动态电压定位）。在G-NAVP™架构的基础上，RT3606BE还具有在负载瞬态快速反应机制，以优化AVP性能，支援在不同操作状态下的模式转换功能。它集成了一个串列 VID串列VID (SVID)介面内置于RT3606BE与 Intel IMVP8相容的CPU进行通讯，以快、慢和自然变化三种不同的电压/电流 变动率支援 VID 运行中改变功能。借助 G-NAVP™架构的支援，其工作频率可随着 VID、负载和输入电压的变化而变化，即使处于 CCM 状态下，其效率也能得到最大化的提升。此外，CCRCOT (Constant Current Ripple COT)技术的 G-NAVP™在整个输入/输出范围提供优越的输出电压涟波。内建的高精度 DAC 将 SVID 编码转换为 0.25V~1.52V 电压，其间级差为 5mV，内部整合的高精度 ADC 可用于进行快速回应触发阈值或过流阈值之类的基础设定。此外，设定功能也支援这两轨地址交换。RT3606BE提供了 VR 准备好信号输出，具有如过压保护、欠压保护、负压保护、过流保护和欠压锁定之类的保护功能。其封装为WQFN-48L 6x6。

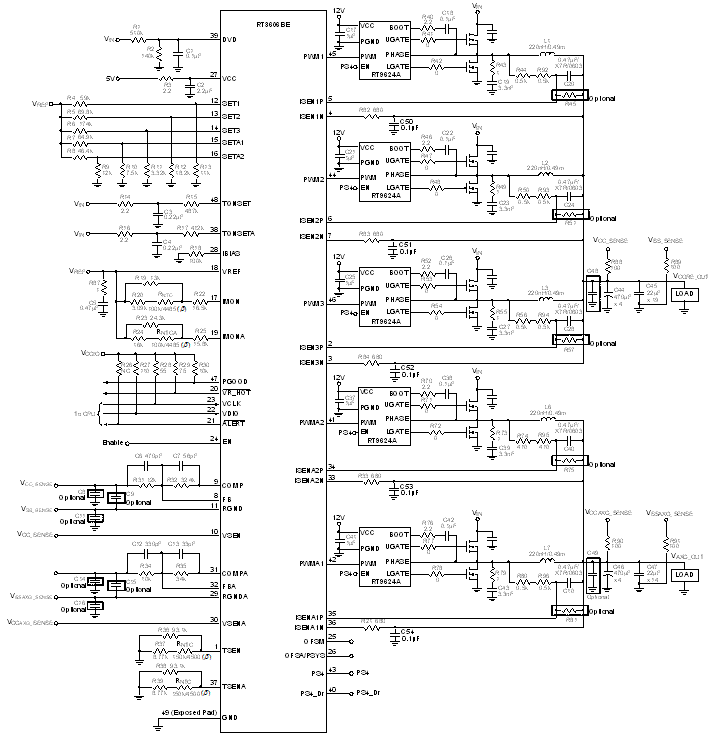

RT3606BE 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>Intel IMVP8 串列 VID 介面相容电源管理机制 </li><li>3/2/1相 (CORE VR) + 2/1 相 (AXG VR) PWM 控制器 </li><li>G-NAVP™ 架构 </li><li>0.5% DAC 精准度 </li><li>差分远端电压检测 </li><li>内建 ADC 用于基础设定 </li><li>精准的电流平衡 </li><li>系统级热补偿 AVP </li><li>轻载条件下以二极体模拟模式运行 </li><li>快速瞬态回应 </li><li>VR 准备好指示 </li><li>发热遏制功能 </li><li>电流监控输出 </li><li>OVP, OCP, NVP, UVLO </li><li>变动率设定/地址跳变功能 </li><li>轨道地址灵活性 </li><li>DVID 改善 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

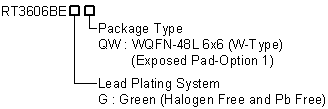

RT3606BE 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT3606BE
technicalDocumentMultipleTable
design-tools
RT3606BE
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>IMVP8 Intel内核供电 </li><li>笔记型电脑/桌上型电脑多相CPU内核供电 </li><li>AVP降压控制器 </li></ul></div>
