RT3613EE是为使用串列VID控制介面、相容Intel IMVP9规格的CPU设计的3/2/1相同步Buck控制器，它采用以有限直流增益误差放大器为基础的电流模式控制架构这一立锜专有的G-NAVP<SUP>TM</SUP>拓扑，具有易于设定输出电压随载下降参数的特性，完全满足Intel CPU所需要的AVP(Adaptive Voltage Positioning)特性，具有全新的快速回应机制 (Adaptive Quick Response, AQR)，可在负载发生瞬变和电容数量减少的情况下确保得到卓越的AVP性能。它支援在不同的运行状态之间切换自己的工作模式，有串列VID介面可与Intel IMVP9相容CPU进行通讯，可以快、慢、自然变化三种不同的转换速度支援VID on-the-fly功能。其工作频率可根据VID、负载状况和输入电压的不同自行变化，即使在电流连续模式之下也能得到最佳的效率表现。其G-NAVP<SUP>TM</SUP>控制拓扑中还集合了CCRCOT（Constant Current Ripple COT, 定电流纹波COT）技术，使其输出纹波表现在整个输入/输出范围内都很卓越。其内建高精度DAC可将VID编码转换为0V~2.74V电压，级差为10mV。它集成了可完成平台和功能设定的高精度ADC，可设置ICCMAX、工作频率、过流保护阈值、AQR触发阈值等参数。它还提供VR Ready和过热指示信号，具有完备的故障保护功能如过压保护、欠压保护、过流保护和欠压锁定保护等。
RT3613EE 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>相容Intel IMVP9串列VID介面的电源管理机制 </li><li>3/2/1相PWM控制器 </li><li>G-NAVP<sup>TM</sup>控制架构 </li><li>0.5% DAC精度 </li><li>远端差分电压检测 </li><li>内建ADC作平台设定和报告之用 </li><li>精确的电流平衡 </li><li>系统热补偿AVP </li><li>轻载时运行二极体模拟模式 </li><li>使用自我调整快速回应（AQR）的瞬态回应机制 </li><li>VR Ready 指示 </li><li>有热量监测与指示 </li><li>有电流监测 </li><li>IMVP9系统输入电源监测 </li><li>OVP、OCP、UVLO、UVP </li><li>支持各种来源的DrMOS </li><li>可设定工作频率范围 </li><li>可设定电压变换速率 </li><li>DVID加强 </li><li>可抑制音讯杂讯 </li><li>小型32引脚WQFN封装 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

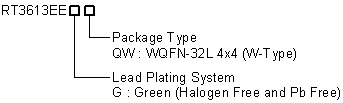

RT3613EE 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT3613EE
technicalDocumentMultipleTable
design-tools
RT3613EE
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>Intel IMVP9 CPU内核电源 </li><li>笔记型电脑CPU内核多相电源 </li><li>AVP降压转换器 </li></ul></div>
