RT5072是为数位相机和其它可擕式设备提供的完整电源解决方案，由多个 DC/DC 转换器、一个线性的单节锂离子电池充电器、一个电池类型检测器和一个 I<sup>2</sup>C 控制介面组成。<br>其电源转换部分包括了1路同步 Boost 转换器（CH1）、1路同步 Boost 或 Buck 可选的转换器（CH2）、3路同步 Buck 转换器（CH3/4/5）、2路输入电压可低达 1.5V 的 LDO、1路可在同步高压 Boost 模式和低压电流调节器模式间转换的 LED 驱动器（CH7）和1路用于 RTC 供电的长期有效的 LDO （CH9）。所有转换器都内置了频率补偿电路，集成了功率 MOSFET，并且包含了完整的保护功能：过流保护、热关机保护、过压保护和欠压保护。作为一个完整的电源解决方案，RT5072 还包含了唤醒脉冲生成电路，它可对电源或电池的加入事件进行监测；为了适应尽可能多的应用需要，RT5072 还预设了6种可选的上电/关机时序。<br>电池充电器部分包含了自动路径管理（APPM），使用中无需使用任何外部 MOSFET。当外部电源被移除时，充电电路自动进入睡眠模式。充电任务的完成是基于精心设计的控制演算法对充电速率的控制，其中包含了预充模式、快充模式和恒压充电模式。充电电流可通过 I<sup>2</sup>C 介面进行设置，还可通过该介面按照 JEITA 标准与温度有关的控制方法或是其它需要对充电电压和电流进行调节。内部的热回馈电路可根据内核温度对充电速率进行调节，以使之可在各种不同的温度环境条件下总是以最合适的速度进行充电。充电任务的完成总是以恒压充电模式下的充电电流下降至快充电流 I<sub>CHG_FAST</sub> 的10%为标准。充电器包含了针对输入电压 VIN 的欠压保护和过压保护功能，它还具有针对 USB 介面的 D+ 和 D- 进行检测的电路，利用它可分辨出 USB 标准下行埠（SDP）、USB 充电下行埠（CDP）、专用充电埠（DCP）或 Apple/Sony 充电器埠。它还使用了一些指示信号对充电状态进行指示，这些信号包括：两个开漏端子 <span class="overline">CHG</span> 和 <span class="overline">CHG2</span>，一个可立即提示状态改变的中断信号 (<span class="overline">INT</span>)。RT5072 的电源转换部分和充电单元的丰富功能都可通过 I<sup>2</sup>C 介面进行控制，这一切都拜囊括在小小的 WQFN-40L 的封装中，其尺寸仅为 5mmX5mm。

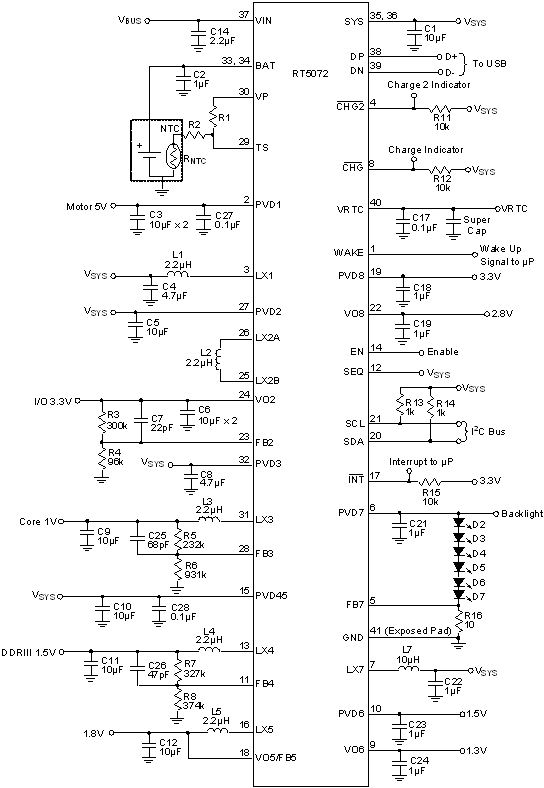

RT5072 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>功率转换单元 </li><li>CH1：低压同步 Boost 转换器 <ul class="lv2"> <li></li><li>支援高达 1A 的负载，DVS （动态电压缩放），负载断开连接，高达95%的效率，PSM/PWM可选 </li></ul> </li><li>CH2：低压同步 Boost/Buck 可选的转换器 <ul class="lv2"> <li></li><li>支援高达 1A 的负载，DVS，高达95%的效率，PSM/PWM 可选 </li></ul> </li><li>CH3/4：低压同步 Buck 转换器 <ul class="lv2"> <li></li><li>支持高达 3A (CH3) / 2A (CH4) 的负载，DVS，高达 95% 的效率，最大100%的责任周期，PSM/ PWM 可选 </li></ul> </li><li>CH5：低压同步 Buck 转换器 <ul class="lv2"> <li></li><li>支援高达 0.6A 的负载，高达 95% 的效率，最大 100% 的责任周期 </li><li>输出电压可从预设清单中选择或是通过外部回授网路进行设定 </li></ul> </li><li>CH6：低输入电压 LDO <ul class="lv2"> <li></li><li>V<sub>IN</sub> 范围：1.5V~5.5V </li><li>输出电压由 I<sup>2</sup>C 寄存器资料中资料决定 </li></ul> </li><li>CH7：WLED 驱动器，可为同步升压模式或电流调节器模式 <ul class="lv2"> <li></li><li>升压模式下具有 LED 开路保护功能，16V 或 25V 过压保护阈值可选（在 I<sup>2</sup>C 寄存器中选择） </li><li>升压模式可驱动 2~6 只 WLED，有负载断开功能 </li><li>电流调节器模式可驱动1只 WLED </li></ul> </li><li>具有 31 级调光能力 <ul class="lv2"> <li></li><li>外部电路架构自动决定工作模式 </li></ul> </li><li>CH8：通用 LDO <ul class="lv2"> <li></li><li>V<sub>IN</sub> 范围：1.5V~5.5V </li></ul> </li><li>输出电压由 I<sup>2</sup>C 寄存器中资料决定 </li><li>CH9：供 RTC 使用的低耗电 LDO，具备反向漏电保护能力 <ul class="lv2"> <li></li><li>固定 3.05V 输出 </li></ul> </li><li>6种预设的上电/关机时序，由单一引脚 SEQ 进行选择 <ul class="lv2"> <li></li><li>SEQ # 0 : CH2®CH3®CH4 </li><li>SEQ # 1 : CH1®CH3®CH2 ®CH4 </li><li>SEQ # 2 : CH1®CH3®CH4®CH2 </li><li>SEQ # 3 : CH1®CH2®CH4®CH3 </li></ul> </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

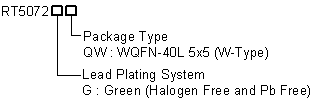

RT5072 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT5072
technicalDocumentMultipleTable
design-tools
RT5072
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>数位相机电源供应系统 </li><li>CMOS 感应器的 DV </li><li>可擕式设备 </li></ul></div>
