RT6237A/B为高性能，操作频率500kHz，7A输出电流，内建功率开关与同步整流元件的降压型DC/DC转换器。借由先进固定导通时间（ACOT™）模式控制的架构可在输出使用小型封装的陶瓷电容的情形下，达到稳定的操作与快速的暂态响应，此外并不需要外加复杂的补偿元件。输入电压范围4.5V至18V，输出可调范围0.7V至8V。专有的 ACOT™ 模式控制改善了一般固定导通时间控制架构的暂态响应特性，在输入电压、输出电压与负载变动的范围内达到切换频率近乎固定的操作。由于不是由内部时脉讯号进行开关切换的控制，电感电流可在不依赖采用大输出电容的设计下快速的变化，达成瞬时的响应特性并调节稳定输出电压。RT6237A/B可在输出采用陶瓷电容的条件下达到稳定的优化设计，内部具备40mΩ的功率开关与 16mΩ 的同步整流元件，得以在不同的应用范围内达到优越的转换效率与工作特性，特别是在低责任周期与低电压输出的操作条件。此外，逐周期的限流机制对输出短路状况的保护、输入低电压锁定、可外部调整设计的缓起动功能、输出低电压保护、输出过电压保护与过温关机等保护机制功能，提供在所有工作条件下的安全与简易操作方式。RT6237A/B支援UQFN-14L 2x3 (FC)的封装规格。

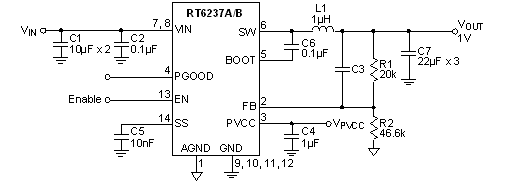

RT6237A/RT6237B 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>快速暂态响应 </li><li>先进固定导通时间(ACOT<sup>TM</sup> )控制 </li><li>4.5V 至18V 输入电压范围 </li><li>可调输出电压范围0.7V至8V </li><li>7A 输出电流 </li><li>内部整合40mΩ 高端 N-MOSFET 与16mΩ 低端 N-MOSFET </li><li>稳定的500kHz 切换频率 </li><li>效率高达 95% </li><li>适用于陶瓷电容 </li><li>外部可调, 可预偏压的缓开机设计 </li><li>逐周期的过电流限制保护 </li><li>输入欠电压锁定机制 </li><li>输出过电压和欠电压保护 </li><li>电源良好信号指示 </li><li>过热关机保护 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

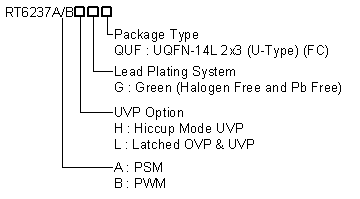

RT6237A/RT6237B 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT6237A/RT6237B
technicalDocumentMultipleTable
design-tools
RT6237A/RT6237B
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>工业、商用的低功率电源系统 </li><li>电脑周边设备产品 </li><li>液晶荧幕与电视 </li><li>绿能电器产品与相关应用装置 </li><li>高效能DSP、FPGA与ASIC等负载条件操作的应用 </li></ul></div>
