RT8165A 是集成了门极驱动器的双通道单相同步 Buck 架构 PWM 控制器，与 Intel VR12/IMVP7 规格相容，有内建的串列 VID (SVID) 介面可用于与符合 Intel VR12/IMVP7 规格的 CPU 进行通讯，其差分远端输出电压检测功能和内建的高精度 DAC 相结合可得到精确的输出电压。RT8165A 支援 VR12/IMVP7 相容的电源管理状态和 VID 动态改变功能，可工作在DEM模式（PS2时）和强制 CCM 模式（PS1/PS0时）这两种管理模式之下。立锜专有的 G-NAVP™ (Green Native AVP) 使得 AVP (Active Voltage Postioning) 设计很容易实现并且非常稳定，借助该控制技术， DEM 和 CCM 模式的效率都得到了改善。RT8165A 内建的高精度 ADC 可用于平台参数设定，诸如无负载电压偏移量和过流限制值等参数都可通过该系统进行设定。两路转换器都有独立的输出准备好信号输出。晶片还包括了完整的故障保护功能，其中包括过压保护、欠压保护、负压保护、过流保护和欠压锁定等。RT8165A 的封装式 WQFN-48L 6x6 。

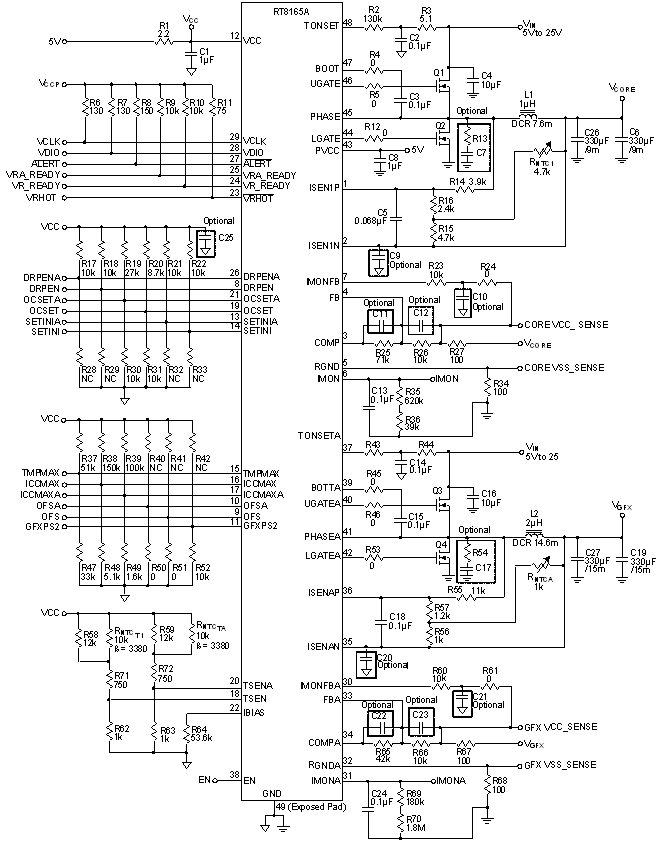

RT8165A 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>使用G-NAVP™ (Green Native AVP ) 控制技术 </li><li>包含集成了门极驱动器的两路输出控制器 </li><li>串列 VID 介面 </li><li>0.5% DAC 精度 </li><li>差分远端电压检测 </li><li>内建 ADC 用于平台参数设定 </li><li>轻载条件下运行在二极体模拟模式（ DEM ） </li><li>压降使能/禁止功能 </li><li>快速瞬态回应 </li><li>VR12/IMVP7 相容的电源管理状态 </li><li>电压调节器准备好指示器 </li><li>热调节指示器 </li><li>电流监控输出 </li><li>开关切换频率高达 1MHz </li><li>多种保护功能： OVP, UVP, OCP, UVLO </li><li>小型48引脚 WQFN 封装 </li><li>符合 RoHS 规范，不含卤素 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

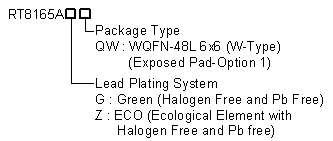

RT8165A 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT8165A
technicalDocumentMultipleTable
design-tools
RT8165A
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>VR12 / IMVP7 Intel CPU Core Supply </li><li>AVP Step-down Converter </li><li>Notebook/ Netbook/ Desktop Computer CPU Core Supply </li></ul></div>
