RT8170A 是符合 VR12.5 和 VR12.6 规格的集成了驱动器的单相 CPU 电源控制器，采用立锜特有的基于有限直流增益误差放大器的电流模式控制架构的 G-NAVP<sup>TM</sup> (Green Native AVP) 控制技术，具有易于设定的电压电压下降特性，符合所有 Intel CPU 对 AVP （Adaptive Voltage Positioning）性能的需求。 G-NAVP<sup>TM</sup> 控制技术赋予 RT8170A 在面临负载瞬变时的快速回应机制，可以优化 AVP 性能。RT8170A 可以不同的操作方式支援模式转换功能，有内建的串列 VID 介面可与 VR12.5 和 VR12.6 相容的 CPU 进行通讯，并可以不同的电压/电流 变动率支援 VID 的动态变化。利用 G-NAVPTM 控制技术的支持，即使工作在 CCM 模式下的 RT8170A 的工作频率也可随着 VID、负载电流和输入电压的变化而变化，以使效率达到最大化。在 G-NAVP<sup>TM</sup> 技术之外，还有 CCRCOT (Constant Current Ripple Constant On Time)技术在整个输入、输出范围内提供极好的输出电压涟波指标。内建的高精度 DAC 转换器将 SVID 编码转换为 0.5V~3.04V 的电压，级差仅为 10mV。RT8170A 也集成了高精度的 ADC 用于平台的基础设定功能，可以设定无负载偏移量和过流保护阈值。它还具有 VR 准备好输出信号，有包括过压保护、欠压保护、负压保护、过流保护和欠压闭锁在内的完备的故障保护功能，其封装为 WQFN-32L 4x4。

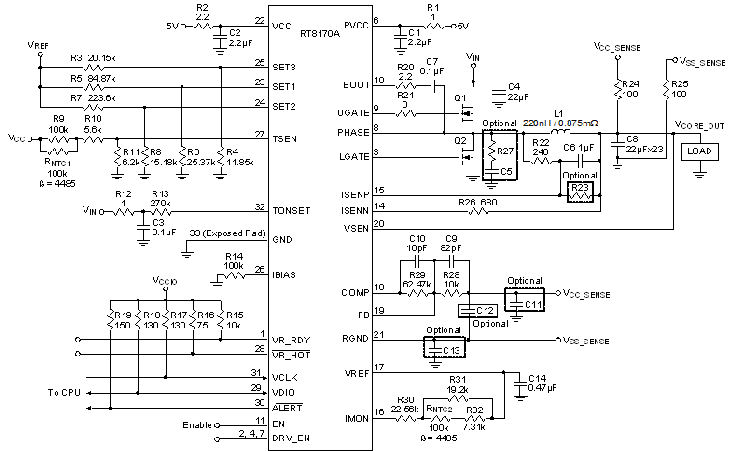

RT8170A 电路图
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>Intel VR12.5 和 VR12.6 串列 VID 介面相容的电源管理机制 </li><li>集成驱动电路的单相 PWM 控制器 </li><li>G-NAVP<sup>TM</sup> 架构 </li><li>0.5% DAC 精准度 </li><li>差分远端电压检测 </li><li>内建平台设定用 ADC </li><li>系统级的热补偿 AVP </li><li>轻载时进入二极体模拟模式 </li><li>快速瞬态回应 </li><li>VR 准备好指示 </li><li>热抑制功能 </li><li>电流监控输出 </li><li>OVP, UVP, OCP, UVLO </li><li>可程式设计动态 VID (DVID) 电压/电流 变动率 </li><li>DVID 性能加强 </li><li>符合 RoHS 规范，不含卤素 </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher
RT8170A 订购信息
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RT8170A
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RT8170A
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>VR12.5 和 VR12.6 相容的 Intel CPU 内核电源 </li><li>笔记型电脑 CPU 内核电源 </li><li>AVP 降压转换器 </li></ul></div>
