RT8204A 是用于笔记型电脑中将电池高电压转换为低压 CPU 内核、I/O 、晶片组和记忆体所使用的电源的 PWM 控制器，其转化效率高，输出电压精度高，具有卓越的瞬态回应特性。它所采用的固定导通时间 PWM 控制架构赋予其在维持相对固定的工作频率情况下在宽阔的输入/输出电压比下自由运作的能力，并且能在负载发生瞬态变化时具有 100ns 的即时回应能力。RT8204A 抛弃了传统电流模式 PWM 控制器中使用电阻进行电流检测的方式，降低了成本，提高了效率。由于具备驱动大功率同步整流 MOSFET 的能力，其效率也得到了改善。其 Buck 架构容许将很高的电池电压直接转换为系统需要的电压也对效率提升做出了贡献。RT8204A 可为 CPU 内核、晶片组、DRAM 和其它低压系统提供低达 0.75V 的电源 。一个内建的低压差线性控制器可驱动外部 MOSFET 提供第二组输出电压，其电源可以来自 PWM 输出或是其它电源。其输出电压可以低达 0.75V，其最高输出电压则决定于 MOSFET 的选择。精度为±1.5%的 0.75V 内部参考电压使输出电压具有很高的稳定度。RT8204A 的其它功能还包括独立的使能控制、开漏输出的电源准备好信号、欠压保护和软启动等，这些功能使得 RT8204A 成为面对不同应用时的友好选择之一。RT8204A 的封装是 WQFN-16L 3x3 。

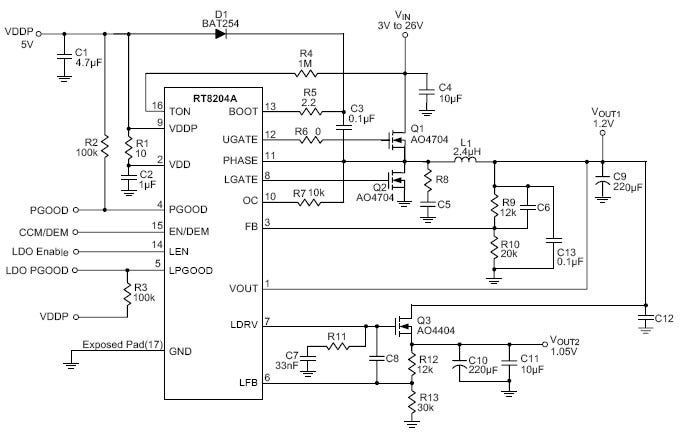

RT8204A 电路图
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
scrollable-table
parameterTable
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
productFeature
<div class="spec-list"><ul class="lv1"><li>PWM 控制器 </li><li>超高转换效率 </li><li>采用下桥 R<sub>DS(ON)</sub> 电流无损耗检测技术或高精度的电阻电流检测技术，电流限制阈值可用电阻进行设定 </li><li>100ns 快速步阶负载响应 </li><li>V<sub>OUT</sub> 电压精度在全输入/负载范围内达到1% </li><li>可调输出电压范围： 0.75V~3.3V </li><li>输入电压范围： 3V~26V </li><li>电阻可程式设计工作频率 </li><li>过压/欠压保护 </li><li>软启动期间有两级电流限制 </li><li>具备驱动大功率同步整流器的能力 </li><li>有电源准备好信号输出 </li><li>线性控制器 </li><li>全输入/负载范围内的电压精度为1.5% </li><li>可低达 0.75V 的可调输出电压 </li><li>独立的使能信号和电源准备好信号 </li><li>可在控制器电压范围内驱动 MOSFET </li><li>可匹配 MLCC 和 POSCAP 电容，实现稳定工作 </li><li>符合 RoHS 规范，完全无铅 </li></ul></div>
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
productImageSwitcher

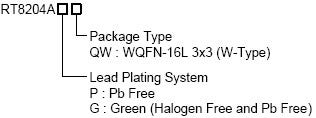

RT8204A 订购信息
normal-table
card-list
products
productTable
evbImageSwitcher
normal-table
card-list
evb
evbTable
orderingDetail
technical-documents
RT8204A
technicalDocumentMultipleTable
design-tools
RT8204A
designToolMultipleTable
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>Notebook Computers </li><li>CPU Core Supply </li><li>Chipset/RAM Supply as Low as 0.75V </li></ul></div>
