RT8205A/B/C 是一款双通道开关模式降压控制器，用于电池供电系统中为逻辑电路部分提供电源供应。它包含了两组输出电压可是固定的 5V/3.3V 或在 2V~5.5V 之间调节的 PWM 控制器。一个替代 LGATE1 的输出 LG1_CP 可以用于外部电荷泵电路（RT8205B ），可选的外部电荷泵电路可用 SECFB 端子进行监测。两组固定电压（5V/3.3V）的线性稳压器也包含其中，每个线性稳压器可以提供 70mA 输出电流，并可自动切换到 PWM 控制器的输出以提高效率。RT8205A/B/C 包含内置的上电时序管理能力、电源正常状态输出和内置软起动电路，还有内置输出软放电功能可以避免关机期间的负电压问题。它所使用的固定导通时间（ COT ）模式下的 PWM 控制逻辑无需使用电流检测电阻，在负载发生瞬态变化时具有 100ns 的回应速度，同时还能维持基本固定的开关切换工作频率。独特的超声模式将开关切换工作频率维持在 25kHz 以上，为音讯应用消除了杂讯。此外，它还具有二极体模拟模式（ DEM ），这使它在轻负载条件下的效率能够最大化，而固定频率的 PWM 模式则可降低敏感应用中的射频干扰。

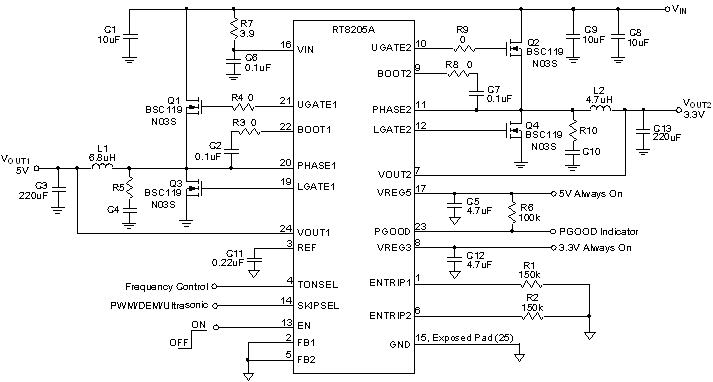

RT8205A/RT8205B/RT8205C 电路图
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>宽输入电压范围：6V~25V </li><li>两路固定 5V/3.3V 或 2V~5.5V 可调输出，精度1.5% </li><li>LGATE1 替代输出（LG1_CP ）代替时钟信号用于电荷泵电路（ RT8205B ） </li><li>二次回馈输入维持电荷泵输出电压（ RT8205C ） </li><li>5V/3.3V 固定输出线性稳压器输出能力为 70mA </li><li>2V 参考电压精度为 ±1%，负载能力为 50μA </li><li>COT 控制架构，赋予其 100ns 快速负载瞬态回应能力 </li><li>由 TONSEL 端子状态进行工作频率选择 </li><li>经 R<sub>DS(ON)</sub> 进行电流检测，可程式设计电流限制及使能信号共用一个端子 </li><li>PWM、DEM 或超声模式可选 </li><li>内置带电流限制的软起动和软放电功能 </li><li>高达 97% 的效率 </li><li>5mW 静态功率消耗 </li><li>热关机保护 </li><li>符合 RoHS 规范，不含卤素 </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher

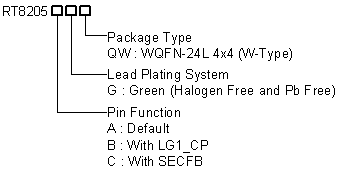

RT8205A/RT8205B/RT8205C 订购信息
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RT8205A/RT8205B/RT8205C
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RT8205A/RT8205B/RT8205C
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>Notebook and Sub-Notebook Computers </li><li>3-Cell and 4-Cell Li+ Battery-Powered Devices </li></ul></div>
