RT8205L/M 是一款双通道开关模式降压控制器，用于电池供电系统中为逻辑电路部分提供电源供应。它包含了两组输出电压可在 2V~5.5V 调节的 PWM 控制器和两组固定电压（5V/3.3V）的线性稳压器。每个线性稳压器可以提供 100mA 输出电流，并可自动切换到 PWM 控制器的输出以提高效率。可选的外部电荷泵电路可通过 SECFB 进行监控（仅限于 RT8205M ）。RT8205L/M 包含内置的上电时序管理能力、电源正常状态输出和内置软起动电路，还有内置输出软放电功能可以避免关机期间的负电压问题。它所使用的固定导通时间（ COT ）模式下的 PWM 控制逻辑无需使用电流检测电阻，在负载发生瞬态变化时具有 100ns 的回应速度，同时还能维持基本固定的开关切换工作频率。为了消除音讯应用中的杂讯，它还包含了超声工作模式，总是将开关切换工作频率维持在 25kHz 以上。此外，它还具有二极体模拟模式，这使它在轻负载条件下的效率能够最大化。RT8205L/M 的封装是 WQFN-24L 4x4。

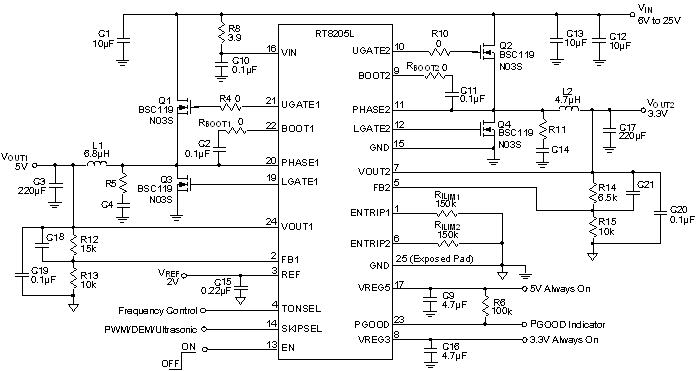

RT8205L/RT8205M 电路图
width
fixed-width
id
basicInfoImageSection
anchor
productDetailSection
i18n(anchor-tab.product-detail-section.title)
productDetailSectionAnchorTab
orderingInformationSection
i18n(anchor-tab.ordering-information-section.title)
orderingInformationSectionAnchorTab
technicalDocumentationSection
i18n(anchor-tab.technical-documentation-section.title)
technicalDocumentationSectionAnchorTab
designToolSection
i18n(anchor-tab.design-tool-section.title)
designToolSectionAnchorTab
applicationSection
i18n(anchor-tab.application-section.title)
applicationSectionAnchorTab
supportSection
i18n(anchor-tab.support-section.title)
supportSectionAnchorTab
width
full-width
id
anchorSection
24
24
24
24
i18n(tabs.product-detail.title)
productDetailTabs
i18n(tab-item.parameter-section.title)
parameterSection
parameterSectionTab
i18n(tab-item.package-size-pin-size-section.title)
packageSizePinsSizeSection
packageSizePinsSizeSectionTab
i18n(tab-item.product-feature-section.title)
productFeatureSection
productFeatureSectionTab
24
24
24
24
buttonSeeProductDifferences
text-with-icon
right
secondary-m
tertiary
i18n(button-item.see-product-differences.button-label)
i18n(button-item.see-product-differences.button-link)
_self
false
buttonFindOtherCategory
text-with-icon
right
secondary-m
tertiary
i18n(button-item.find-other-category.button-label)
i18n(button-item.find-other-category.button-link)
_self
false
32
32
32
32
width
fixed-width
backgroundColor
F5F6F8
id
productDetailSection
scrollable-table
parameterTable
width
fixed-width
id
parameterSection
normal-table
table-group
package-size-pins-size
packageSizePinsSizeTable
width
fixed-width
id
packageSizePinsSizeSection
productFeature
<div class="spec-list"><ul class="lv1"><li>采用 COT 控制架构，具有 100ns 负载瞬态变化回应能力 </li><li>宽输入电压范围：6V~25V </li><li>2V~5.5V 的两路可调输出 </li><li>二次回馈输入维持电荷泵电压（ RT8205M ） </li><li>固定的 3.3V 和 5V 线性稳压器输出能力为 100mA </li><li>2V 参考电压 </li><li>通过 TONSEL 的不同接法可以进行工作频率选择 </li><li>通过 R<sub>DS(ON)</sub> 进行的电流检测具有4700ppm/°C 的温度补偿 </li><li>可程式设计的电流限制和使能控制结合在单一引脚上 </li><li>有PWM、DEM和超声工作模式可供选择 </li><li>内置软起动和软放电功能 </li><li>效率高达 97% </li><li>5mW 静态功率消耗 </li><li>过热关机保护 </li><li>符合 RoHS 规范，不含卤素 </li></ul></div>
width
fixed-width
id
productFeatureSection
24
24
24
24
i18n(tabs.ordering-information.title)
orderingInformationTabs
i18n(tab-item.product-section.title)
productSection
productSectionTab
i18n(tab-item.evb-section.title)
evbSection
evbSectionTab
i18n(tab-item.ordering-detail-section.title)
orderingDetailSection
orderingDetailSectionTab
24
24
24
24
width
fixed-width
id
orderingInformationSection
productImageSwitcher

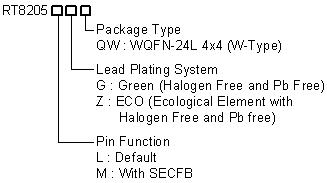

RT8205L/RT8205M 订购信息
normal-table
card-list
products
productTable
width
fixed-width
id
productSection
evbImageSwitcher
normal-table
card-list
evb
evbTable
width
fixed-width
id
evbSection
orderingDetail
width
fixed-width
id
orderingDetailSection
technical-documents
RT8205L/RT8205M
technicalDocumentMultipleTable
width
fixed-width
id
technicalDocumentationSection
design-tools
RT8205L/RT8205M
designToolMultipleTable
width
fixed-width
id
designToolSection
32
56
56
56
rt-blue-800
i18n(text.application-title.text-content)
applicationTitle
withLine
24
24
24
24
<div class="spec-list"><ul class="lv1"><li>Notebook and Sub-Notebook Computers </li><li>3-Cell and 4-Cell Li+ Battery-Powered Devices </li></ul></div>
